Máy xông hơi SAWO Tower Wall

Phiên bản và mã máy Tower Wall

Dải công suất gia nhiệt: 3–24 kW. Chọn đúng phiên bản, màu hoàn thiện và hậu tố model; các thông số dưới đây được giữ theo bảng hãng.

Tower Wall Ni2 · 3–9 kW · 9 mã

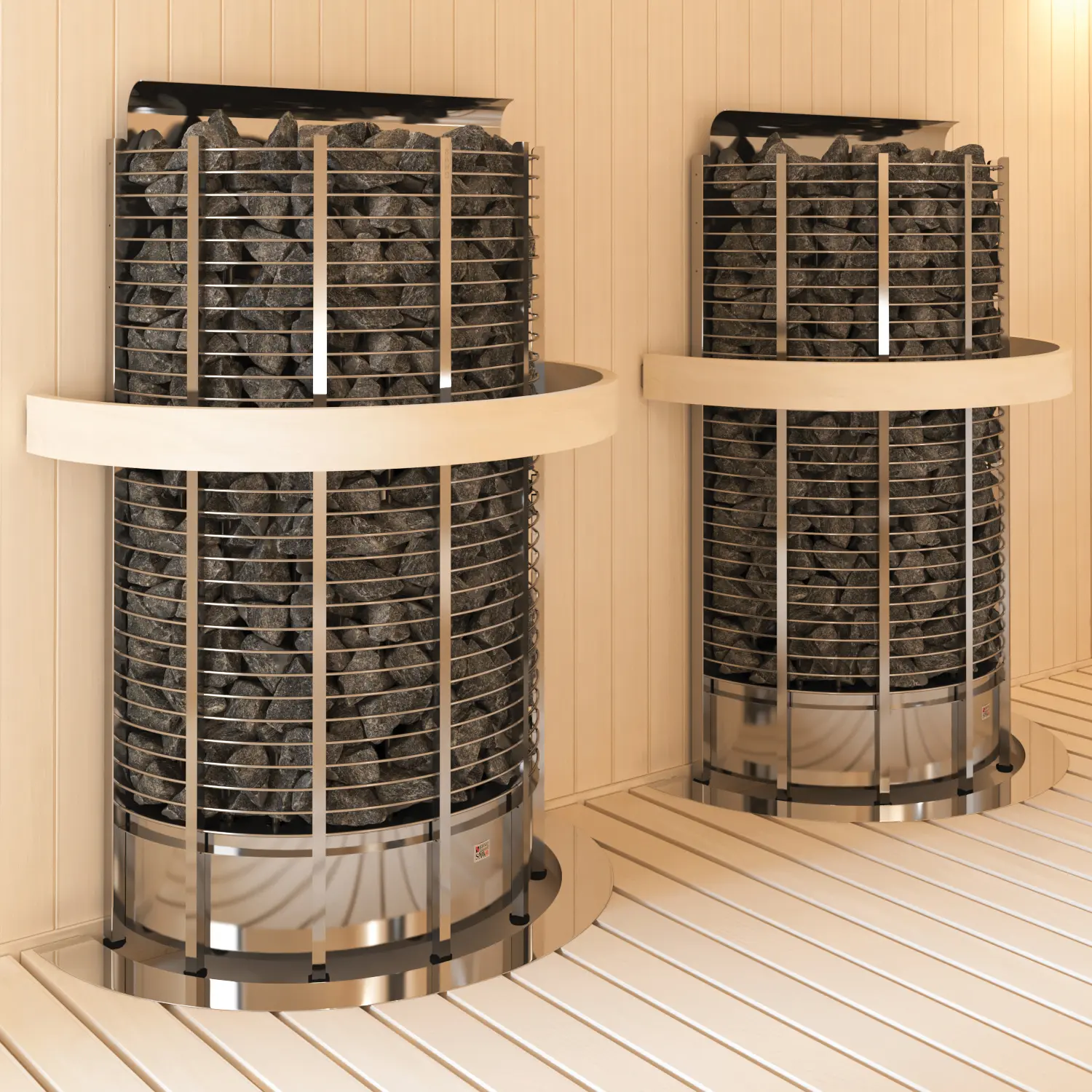

Tower Wall là dòng tháp theo hướng bố trí sát tường, có nhiều mức công suất và phiên bản điều khiển. Khoang đá cao cùng bộ chia đá tháo rời là đặc điểm của dòng máy.

Hệ Saunova Ni2 với khối công suất tương ứng tích hợp trong máy.

Mã máy	kW	Thể tích phòng hãng · min–max (m³)	Kích thước máy (mm) · dài × rộng × cao	Đá (kg) không bộ chia đá	Đá (kg) có bộ chia đá	Điều khiển	Khoảng cách an toàn tối thiểu A | B
TH2-30Ni2-WL-P-C	3.0	2 – 4	230 x 385 x 1395	70	60	Saunova	100	1900
TH3-35Ni2-WL-P-C	3.5	3 – 6	230 x 385 x 1395	70	60	Saunova	100	1900
TH3-45Ni2-WL-P-C	4.5	3 – 6	230 x 385 x 1395	70	60	Saunova	100	1900
TH3-60Ni2-WL-P-C	6.0	5 – 8	230 x 385 x 1395	70	60	Saunova	100	1900
TH4-60Ni2-WL-P-C	6.0	5 – 9	250 x 475 x 1395	105	90	Saunova	100	1900
TH5-80Ni2-WL-P-C	8.0	8 – 14	250 x 475 x 1395	105	90	Saunova	100	1900
TH5-90Ni2-WL-P-C	9.0	8 – 14	250 x 475 x 1395	105	90	Saunova	100	1900
TH6-80Ni2-WL-P-C	8.0	7 – 14	320 x 550 x 1395	160	100	Saunova	100	1900
TH6-90Ni2-WL-P-C	9.0	8 – 15	320 x 550 x 1395	160	100	Saunova	100	1900

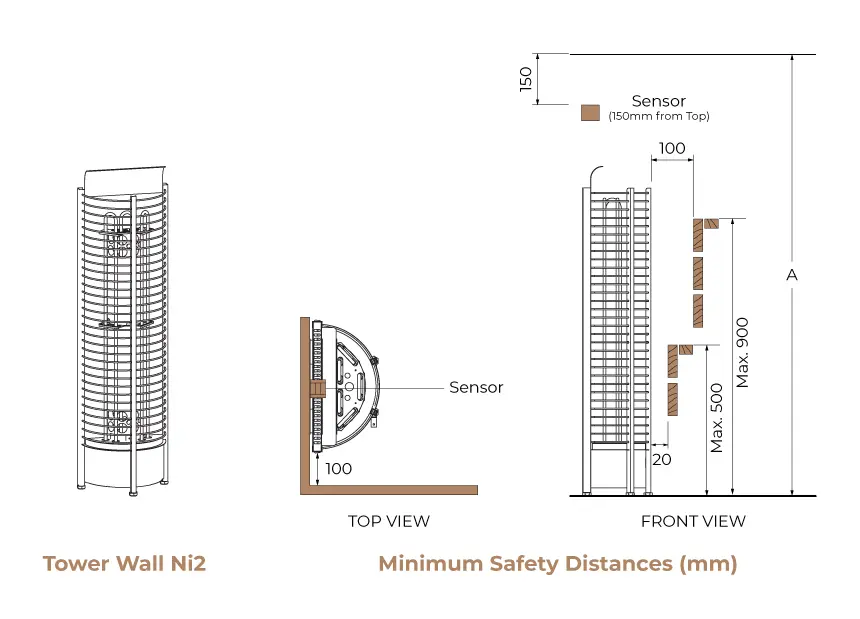

Thiết kế và khoảng cách lắp đặt

Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.

PDF hướng dẫn Tower Wall Ni2

PDF hướng dẫn Tower Wall Ni2 · 43 trang ↗

PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

Chọn điều khiển cho Tower Wall Ni2

Phiên bản Ni2 sử dụng giao diện Saunova với khối công suất tương ứng tích hợp trong máy. Kiểm tra đúng mã máy và dây nối trước khi chọn giao diện.

Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rời

Lựa chọn cho máy Ni2; không thêm bộ công suất rời khi máy đã tích hợp đúng khối Ni2.

Thông số & PDF →

Tower Wall Ni · 10,5–24 kW · 9 mã

Tower Wall là dòng tháp theo hướng bố trí sát tường, có nhiều mức công suất và phiên bản điều khiển. Khoang đá cao cùng bộ chia đá tháo rời là đặc điểm của dòng máy.

Hệ Innova Ni; phân biệt với Ni2 và đối chiếu đúng đời thiết bị.

Mã máy	kW	Thể tích phòng hãng · min–max (m³)	Kích thước máy (mm) · dài × rộng × cao	Đá (kg) không bộ chia đá	Đá (kg) có bộ chia đá	Điều khiển	Khoảng cách an toàn tối thiểu A | B
TH6-105Ni-WL-P	10.5	9 – 16	320 x 550 x 1395	160	100	Innova	100	1900
TH6-120Ni-WL-P	12.0	11 – 18	320 x 550 x 1395	160	100	Innova	100	2100
TH9-105Ni-WL-P	10.5	10 – 16	355 x 650 x 1395	230	165	Innova	100	2100
TH9-120Ni-WL-P	12.0	11 – 20	355 x 650 x 1395	230	165	Innova	100	2100
TH9-150Ni-WL-P	15.0	14– 25	355 x 650 x 1395	230	165	Innova	100	2100
TH12-150Ni-WL-P	15.0	15 – 26	425 x 790 x 1395	360	220	Innova	100	2300
TH12-180Ni-WL-P	18.0	18 – 30	425 x 790 x 1395	360	220	Innova	100	2300
TH12-210Ni-WL-P	21.0	22 – 35	425 x 790 x 1395	360	220	Innova	100	2300
TH12-240Ni-WL-P	24.0	24 – 40	425 x 790 x 1395	360	220	Innova	100	2300

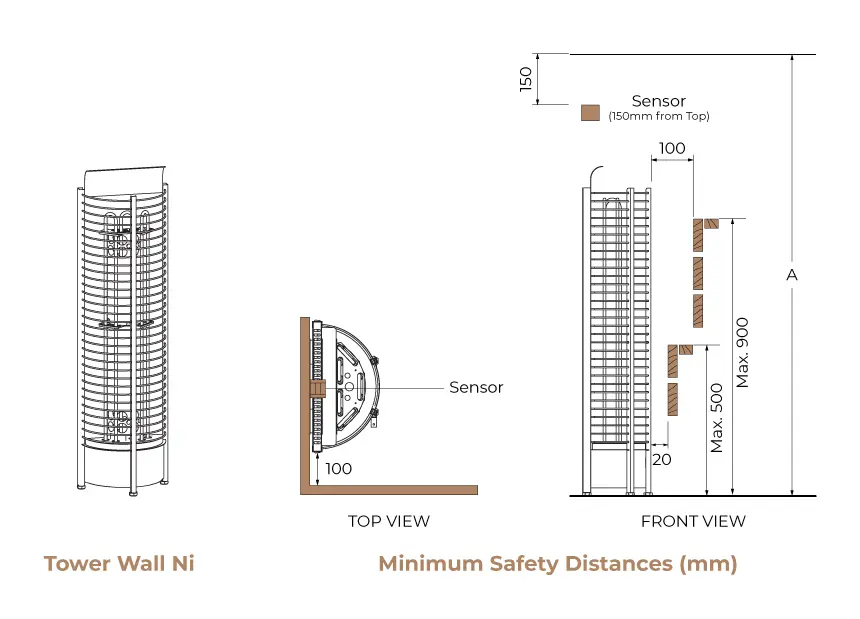

Thiết kế và khoảng cách lắp đặt

Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.

PDF hướng dẫn Tower Wall Ni

PDF hướng dẫn Tower Wall Ni · 33 trang ↗

PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

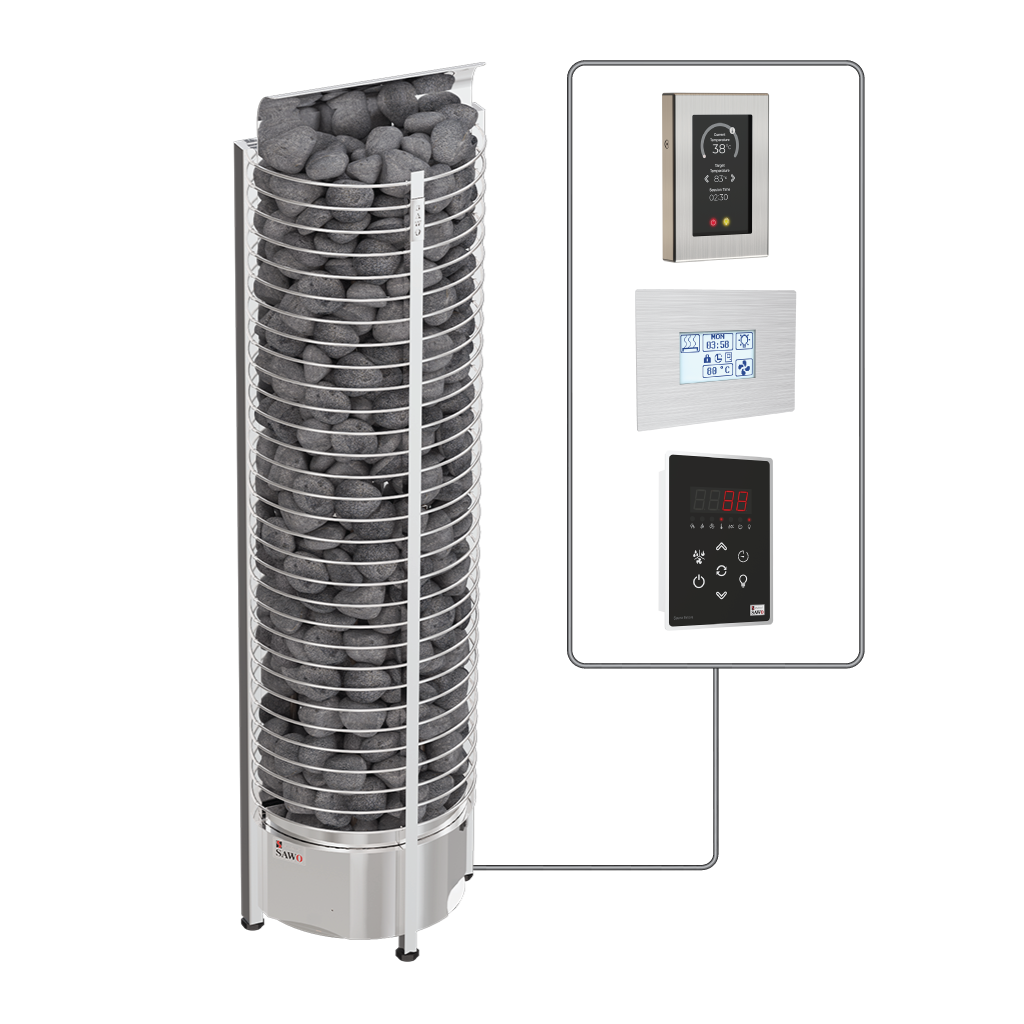

Chọn điều khiển cho Tower Wall Ni

Phiên bản Ni thuộc hệ Innova tích hợp theo tài liệu của máy. Ni và Ni2 là hai cấu hình khác nhau; cần xác nhận đời giao diện, đầu nối và sơ đồ trước khi thay bảng.

Innova Classic (INC-S)Giao diện Classic rời

Tìm hiểu giao diện hệ Innova; xác nhận đúng thế hệ với sơ đồ Ni trước khi đặt hàng.

Thông số & PDF →

Tower Wall NS · 3–24 kW · 19 mã

Tower Wall là dòng tháp theo hướng bố trí sát tường, có nhiều mức công suất và phiên bản điều khiển. Khoang đá cao cùng bộ chia đá tháo rời là đặc điểm của dòng máy.

Điều khiển rời NS; cần chọn giao diện và khối công suất phù hợp.

Mã máy	kW	Thể tích phòng hãng · min–max (m³)	Kích thước máy (mm) · dài × rộng × cao	Đá (kg) không bộ chia đá	Đá (kg) có bộ chia đá	Điều khiển	Khoảng cách an toàn tối thiểu A | B
TH2-30NS-WL-P	3.0	2 – 4	230 x 385 x 1395	70	60	Built-in (8+4h) | Separate	100	1900
TH3-35NS-WL-P-C	3.5	3 – 6	230 x 385 x 1395	70	60	Built-in (8+4h) | Separate	100	1900
TH3-45NS-WL-P-C	4.5	3 – 6	230 x 385 x 1395	70	60	Built-in (8+4h) | Separate	100	1900
TH3-60NS-WL-P-C	6.0	5 – 8	230 x 385 x 1395	70	60	Built-in (8+4h) | Separate	100	1900
TH4-60NS-WL-P-C	6.0	5 – 9	250 x 475 x 1395	105	90	Built-in (8+4h) | Separate	100	1900
TH5-80NS-WL-P-C	8.0	7 – 13	250 x 475 x 1395	105	90	Built-in (8+4h) | Separate	100	1900
TH5-90NS-WL-P-C	9.0	8 – 14	250 x 475 x 1395	105	90	Separate	100	1900
TH6-80NS-WL-P-C	8.0	7 – 14	300 x 550 x 1395	160	100	Built-in (8+4h) | Separate	100	1900
TH6-90NS-WL-P-C	9.0	8 – 15	300 x 550 x 1395	160	100	Built-in (8+4h) | Separate	100	1900
TH6-105NS-WL-P	10.5	9 – 16	300 x 550 x 1395	160	100	Separate	100	2100
TH6-120NS-WL-P	12.0	11 – 18	300 x 550 x 1395	160	100	Separate	100	2100
TH9-105NS-WL-P	10.5	10 – 16	355 x 650 x 1395	230	165	Separate	100	2100
TH9-120NS-WL-P	12.0	11 – 20	355 x 650 x 1395	230	165	Separate	100	2100
TH9-150NS-WL-P	15.0	14 – 25	355 x 650 x 1395	230	165	Separate	100	2100
TH9-180NS-WL-P	18.0	18 – 28	355 x 650 x 1395	230	165	Separate	100	2300
TH12-150NS-WL-P	15.0	15 – 26	425 x 790 x 1395	360	220	Separate	100	2300
TH12-180NS-WL	18.0	18 – 30	425 x 790 x 1395	360	220	Separate	100	2300
TH12-210NS-WL-P	21.0	22 – 35	425 x 790 x 1395	360	220	Separate	100	2300
TH12-240NS-WL-P	24.0	24 – 40	425 x 790 x 1395	360	220	Separate	100	2300

Thiết kế và khoảng cách lắp đặt

Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.

PDF hướng dẫn Tower Wall NS

PDF hướng dẫn Tower Wall NS · 32 trang ↗

PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

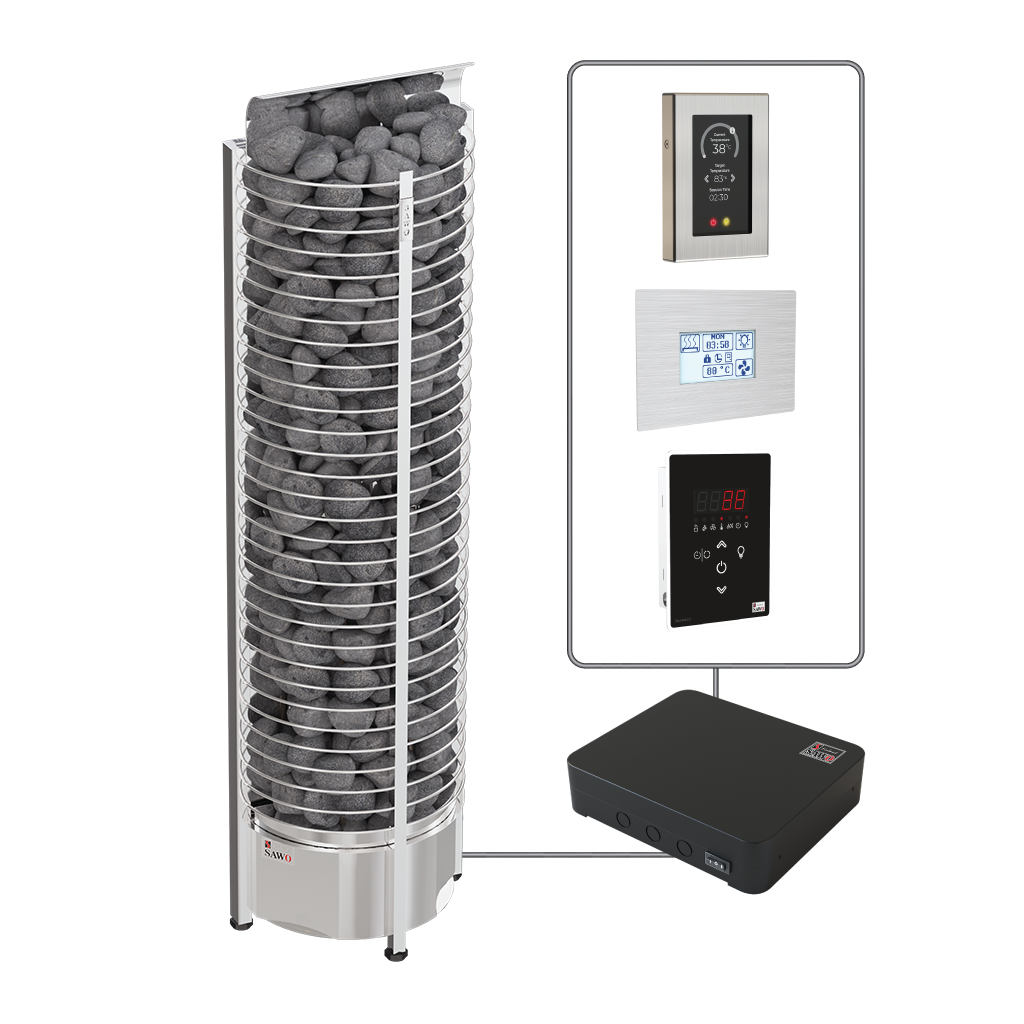

Chọn điều khiển cho Tower Wall NS

Phiên bản NS dùng giao diện và khối công suất rời. Saunova tiêu chuẩn đến 9 kW; Innova tiêu chuẩn đến 15 kW. Vượt giới hạn phải thiết kế thêm contactor theo sơ đồ hãng.

Innova Classic 2.0 (INC-S-V2)Giao diện điều khiển rời

Xem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

Thông số & PDF →

Innova 2.0 Power Controller (INP-C-V2)Bộ công suất rời

Xem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

Thông số & PDF →

Innova 2.0 Contactor Unit (INP-S-V2)Bộ contactor mở rộng

Xem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

Thông số & PDF →

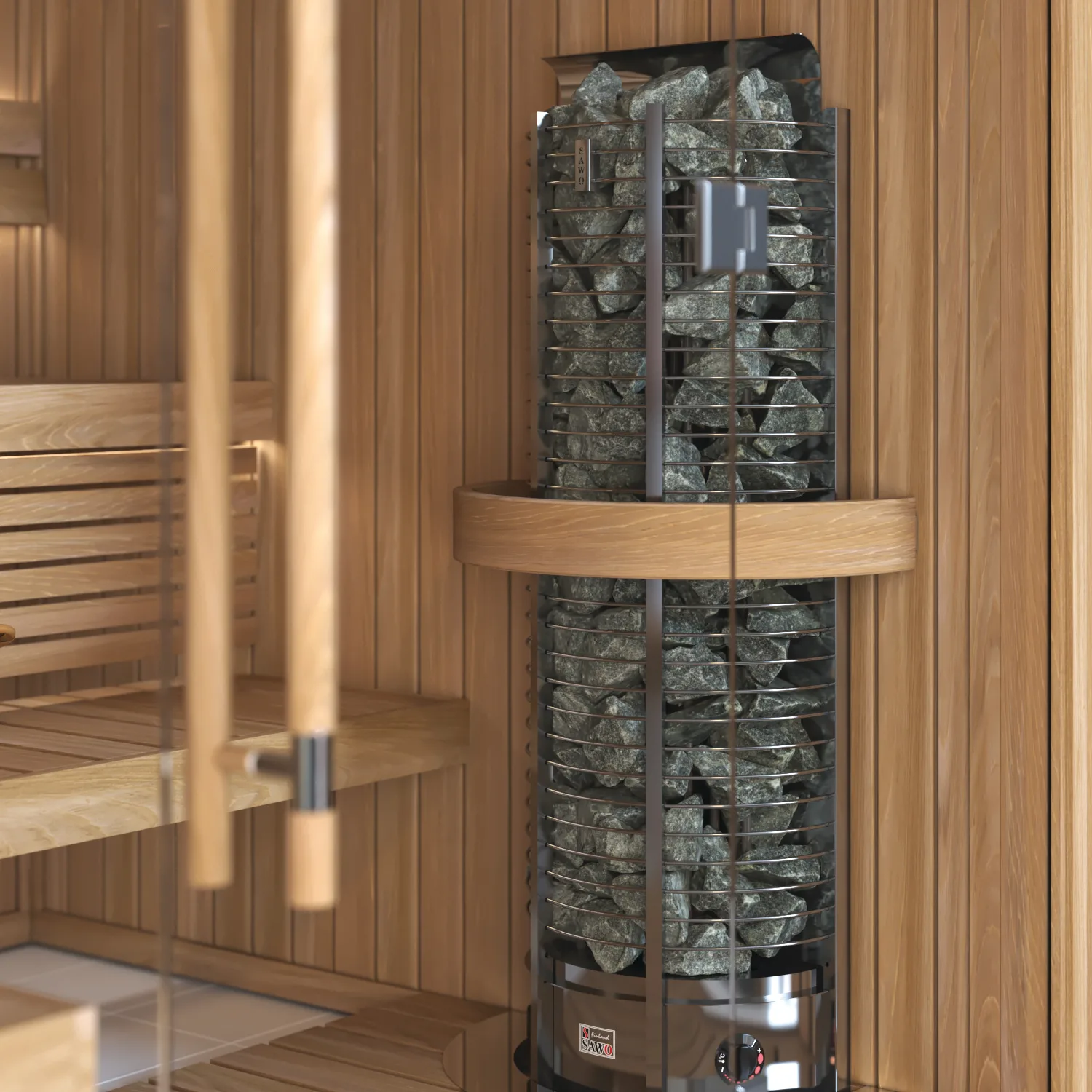

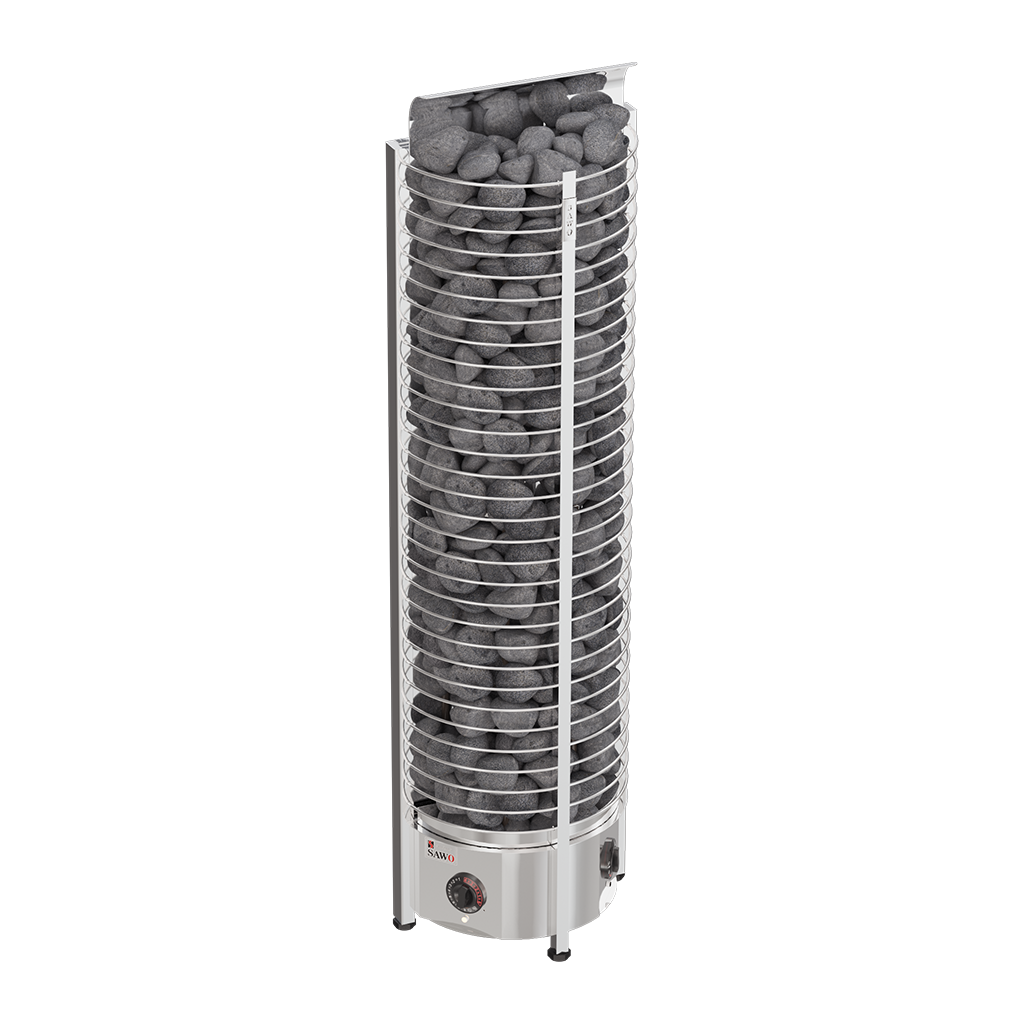

Tower Wall NB · 3,5–9 kW · 7 mã

Tower Wall là dòng tháp theo hướng bố trí sát tường, có nhiều mức công suất và phiên bản điều khiển. Khoang đá cao cùng bộ chia đá tháo rời là đặc điểm của dòng máy.

Điều khiển cơ tích hợp trên máy (NB).

Mã máy	kW	Thể tích phòng hãng · min–max (m³)	Kích thước máy (mm) · dài × rộng × cao	Đá (kg) không bộ chia đá	Đá (kg) có bộ chia đá	Điều khiển	Khoảng cách an toàn tối thiểu A | B
TH3-35NB-WL-P-C	3.5	3 – 6	230 x 385 x 1395	70	60	Built-in (8+4h) | Separate	100	1900
TH3-45NB-WL-P-C	4.5	3 – 6	230 x 385 x 1395	70	60	Built-in (8+4h) | Separate	100	1900
TH3-60NB-WL-P-C	6.0	5 – 8	230 x 385 x 1395	70	60	Built-in (8+4h) | Separate	100	1900
TH4-60NB-WL-P-C	6.0	5 – 9	250 x 475 x 1395	105	90	Built-in (8+4h) | Separate	100	1900
TH5-80NB-WL-P-C	8.0	8 – 14	250 x 475 x 1395	105	90	Built-in (8+4h) | Separate	100	1900
TH6-80NB-WL-P-C	8.0	7 – 14	300 x 540 x 1395	160	100	Built-in (8+4h) | Separate	100	1900
TH6-90NB-WL-P-C	9.0	8 – 15	300 x 540 x 1395	160	100	Built-in (8+4h) | Separate	100	1900

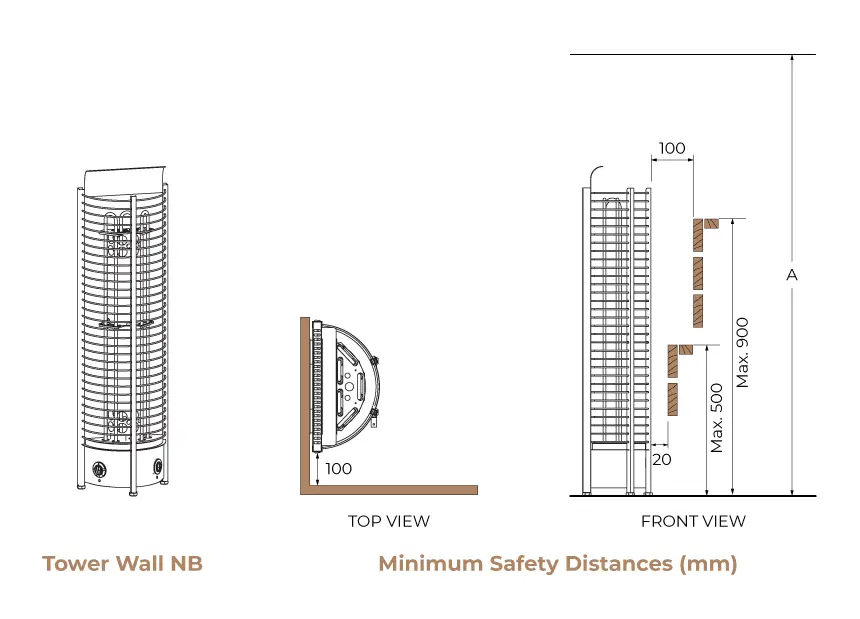

Thiết kế và khoảng cách lắp đặt

Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.

PDF hướng dẫn Tower Wall NB

PDF hướng dẫn Tower Wall NB · 32 trang ↗

PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

Chọn điều khiển cho Tower Wall NB

Phiên bản NB có điều khiển cơ tích hợp trên máy. Không cần mua thêm bảng điều khiển rời để vận hành cấu hình NB tiêu chuẩn. Không tự chuyển đấu nối NB sang NS hoặc Ni2.

Tài liệu và cách chọn công suất

Mỗi phiên bản ở trên có PDF tương ứng. Đọc mã trên nhãn máy và chọn đúng NS, NB, Ni hoặc Ni2; không dùng hướng dẫn của một phiên bản khác để suy ra đấu nối.

Thể tích hình học = dài × rộng × cao, tính bằng mét. Chọn model bằng bảng thể tích của đúng nhà sản xuất và hiệu chỉnh theo vật liệu bao che, diện tích kính, cách nhiệt và hướng dẫn của thiết bị.

Không dùng một hệ số công suất chung thay cho bảng chọn máy, hồ sơ điện và điều kiện lắp đặt của đúng phiên bản.

Hệ điều khiển và thành phần đi kèm

NB sử dụng điều khiển tích hợp; Ni2 và Ni có cấu hình riêng; NS cần hệ điều khiển rời. Các gợi ý theo từng phiên bản nằm trong phần mở rộng phía trên.
