SAWO / THÔNG TIN SẢN PHẨM
Máy xông hơi SAWO Nordex
Nordex có thiết kế treo tường gọn, đường nét tối giản. Bộ sưu tập gồm các phiên bản điều khiển Ni2, NS và NB, cùng lựa chọn vỏ thép và màu đen theo mã hãng.
Công suất 4,5–9 kW24 mã model6 phiên bản
Xem thông số & model ↓HELIOS tư vấn theo mã đầy đủ, điện nguồn và điều kiện phòng thực tế. Giá, phụ kiện đi kèm và thời gian giao được xác nhận theo báo giá; bảng mã không phải thông báo tồn kho.
Phiên bản và mã máy Nordex
Dải công suất gia nhiệt: 4,5–9 kW. Chọn đúng phiên bản, màu hoàn thiện và hậu tố model; các thông số dưới đây được giữ theo bảng hãng.
Nordex Ni2 · 4,5–9 kW · 4 mã
Nordex có thiết kế treo tường gọn, đường nét tối giản. Bộ sưu tập gồm các phiên bản điều khiển Ni2, NS và NB, cùng lựa chọn vỏ thép và màu đen theo mã hãng.
Hệ Saunova Ni2 với khối công suất tương ứng tích hợp trong máy.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | C | D (xem sơ đồ) | |||
|---|---|---|---|---|---|---|---|---|---|
| NRN-45Ni2-Z-C | 4.5 | 3 – 6 | 295 x 400 x 515 | 22 | Saunova | 50 | 50 | 130 | 270 |
| NRN-60Ni2-Z-C | 6.0 | 5 – 9 | 295 x 400 x 515 | 22 | Saunova | 50 | 50 | 130 | 270 |
| NRN-80Ni2-Z-C | 8.0 | 7 – 13 | 295 x 400 x 590 | 22 | Saunova | 80 | 80 | 160 | 330 |
| NRN-90Ni2-Z-C | 9.0 | 8 – 14 | 295 x 400 x 590 | 22 | Saunova | 80 | 80 | 160 | 330 |

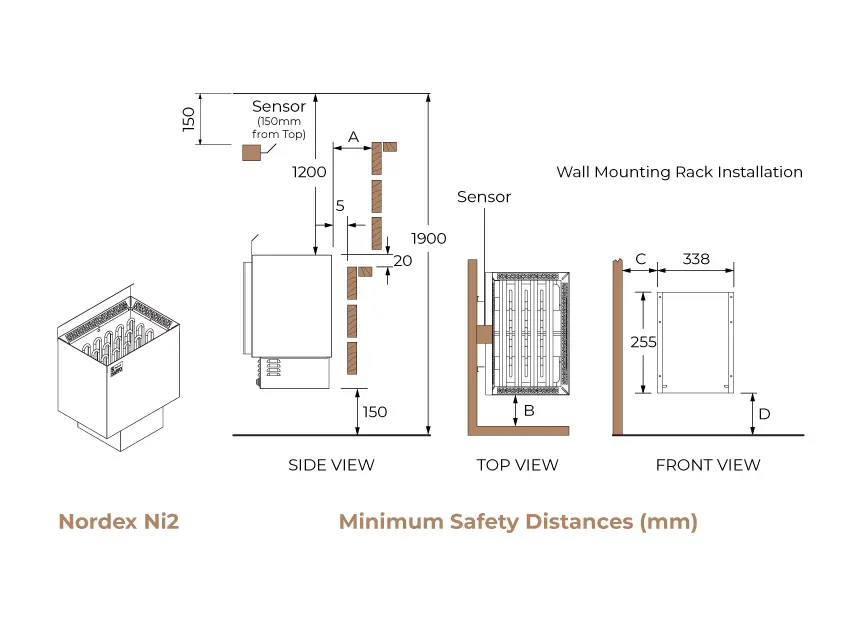

Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Nordex Ni2
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Nordex Ni2
Phiên bản Ni2 sử dụng giao diện Saunova với khối công suất tương ứng tích hợp trong máy. Kiểm tra đúng mã máy và dây nối trước khi chọn giao diện.
Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rờiNordex Black Ni2 · 4,5–9 kW · 4 mã
Nordex có thiết kế treo tường gọn, đường nét tối giản. Bộ sưu tập gồm các phiên bản điều khiển Ni2, NS và NB, cùng lựa chọn vỏ thép và màu đen theo mã hãng.
Hệ Saunova Ni2 với khối công suất tương ứng tích hợp trong máy.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | C | D (xem sơ đồ) | |||
|---|---|---|---|---|---|---|---|---|---|
| NRN-45Ni2-BL-Z-C | 4.5 | 3 – 6 | 295 x 400 x 515 | 22 | Saunova | 50 | 50 | 130 | 270 |
| NRN-60Ni2-BL-Z-C | 6.0 | 5 – 9 | 295 x 400 x 515 | 22 | Saunova | 50 | 50 | 130 | 270 |
| NRN-80Ni2-BL-Z-C | 8.0 | 7 – 13 | 295 x 400 x 590 | 22 | Saunova | 80 | 80 | 160 | 330 |
| NRN-90Ni2-BL-Z-C | 9.0 | 8 – 14 | 295 x 400 x 590 | 22 | Saunova | 80 | 80 | 160 | 330 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Nordex Black Ni2
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Nordex Black Ni2

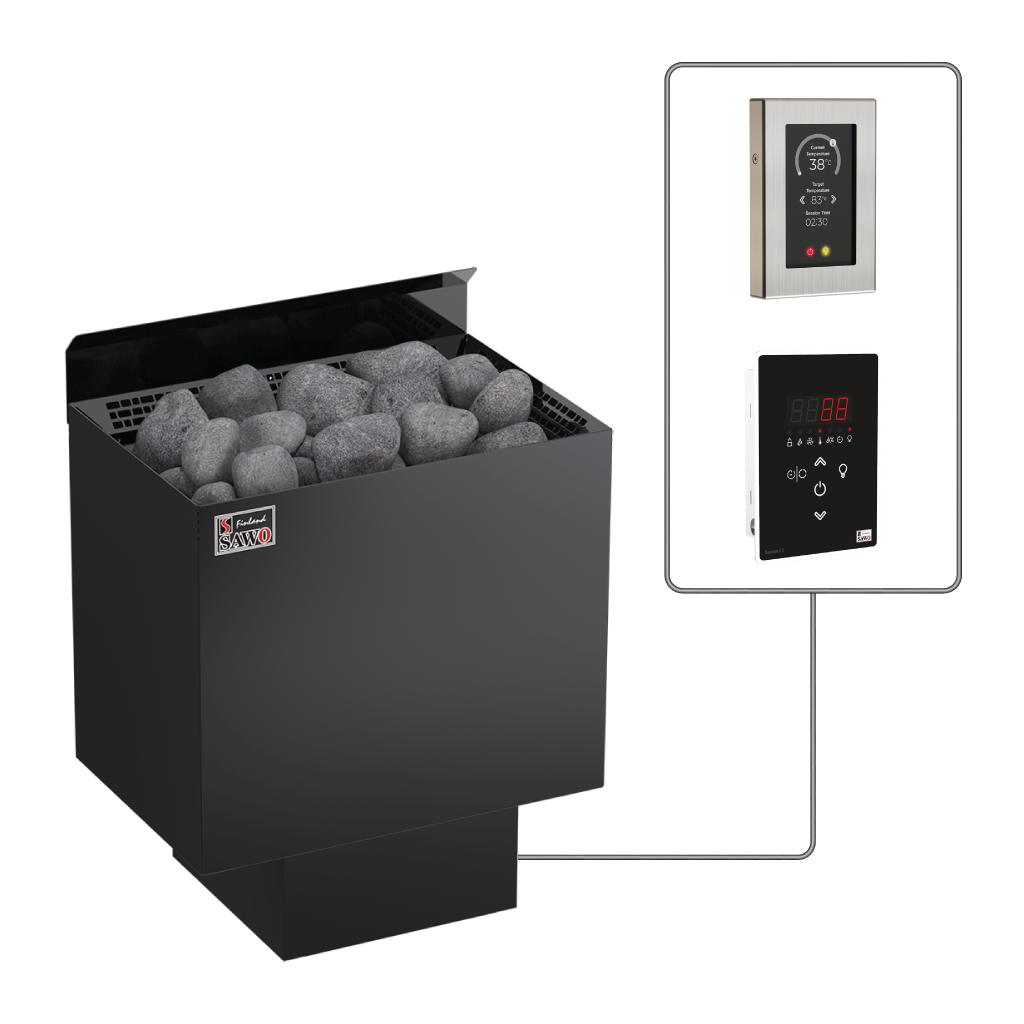

Phiên bản Ni2 sử dụng giao diện Saunova với khối công suất tương ứng tích hợp trong máy. Kiểm tra đúng mã máy và dây nối trước khi chọn giao diện.
Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rờiLựa chọn cho máy Ni2; không thêm bộ công suất rời khi máy đã tích hợp đúng khối Ni2.
Thông số & PDF →Nordex NS · 4,5–9 kW · 4 mã
Nordex có thiết kế treo tường gọn, đường nét tối giản. Bộ sưu tập gồm các phiên bản điều khiển Ni2, NS và NB, cùng lựa chọn vỏ thép và màu đen theo mã hãng.

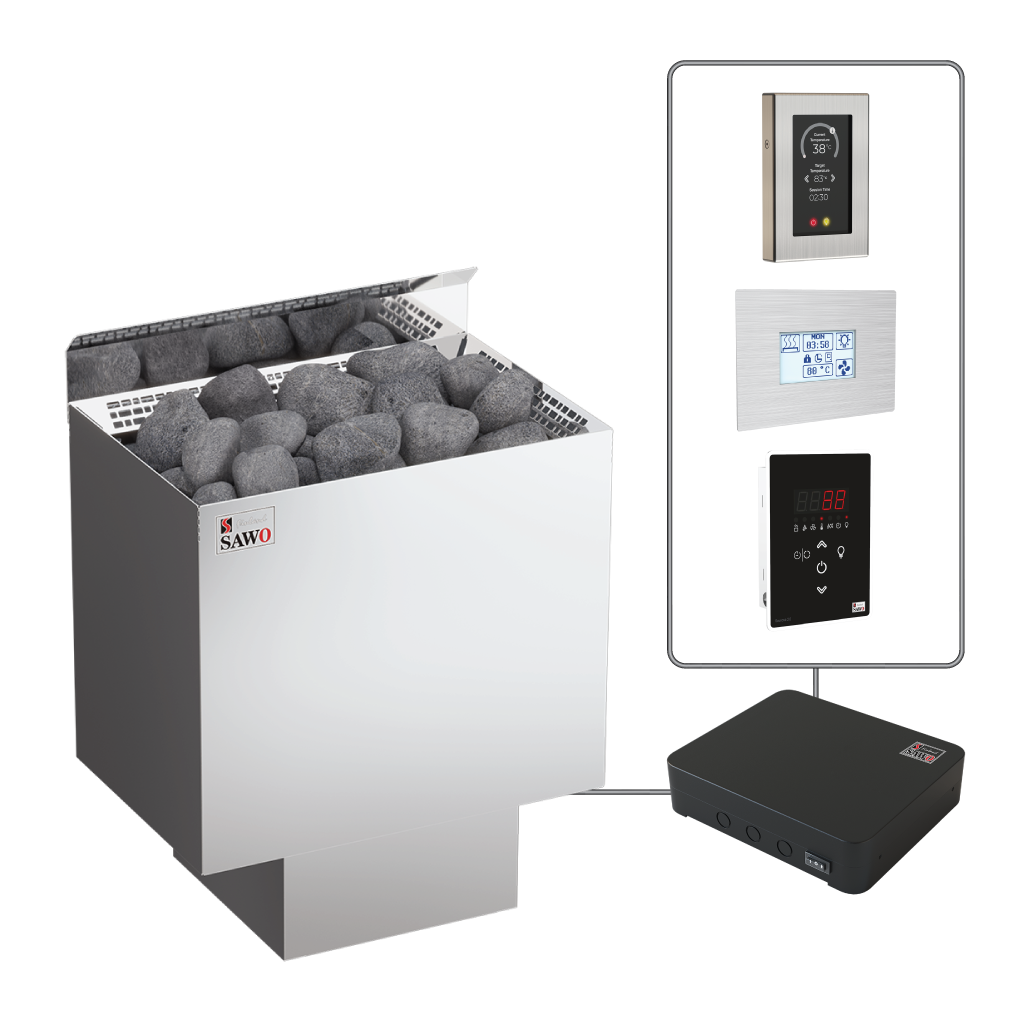

Điều khiển rời NS; cần chọn giao diện và khối công suất phù hợp.
| Mã máy | KW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | C | D (xem sơ đồ) | |||
|---|---|---|---|---|---|---|---|---|---|
| NRN-45NS-Z-C | 4.5 | 3 – 6 | 295 x 400 x 515 | 18 – 22 | Built-in (8+4h) | 50 | 50 | 80 | 320 |
| NRN-60NS-Z-C | 6.0 | 5 – 9 | 295 x 400 x 515 | 18 – 22 | Built-in (8+4h) | 50 | 50 | 80 | 320 |
| NRN-80NS-Z-C | 8.0 | 7 – 13 | 295 x 400 x 590 | 18 – 22 | Built-in (8+4h) | 80 | 80 | 110 | 395 |
| NRN-90NS-Z-C | 9.0 | 8 – 14 | 295 x 400 x 590 | 18 – 22 | Built-in (8+4h) | 80 | 80 | 110 | 395 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Nordex NS
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Nordex NS
Phiên bản NS dùng giao diện và khối công suất rời. Saunova tiêu chuẩn đến 9 kW; Innova tiêu chuẩn đến 15 kW. Vượt giới hạn phải thiết kế thêm contactor theo sơ đồ hãng.
Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →
Saunova 2.0 Power Controller (SAU-PC-V2)Bộ công suất rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →
Innova Classic 2.0 (INC-S-V2)Giao diện điều khiển rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →Innova 2.0 Power Controller (INP-C-V2)Bộ công suất rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →Nordex Black NS · 4,5–9 kW · 4 mã
Nordex có thiết kế treo tường gọn, đường nét tối giản. Bộ sưu tập gồm các phiên bản điều khiển Ni2, NS và NB, cùng lựa chọn vỏ thép và màu đen theo mã hãng.

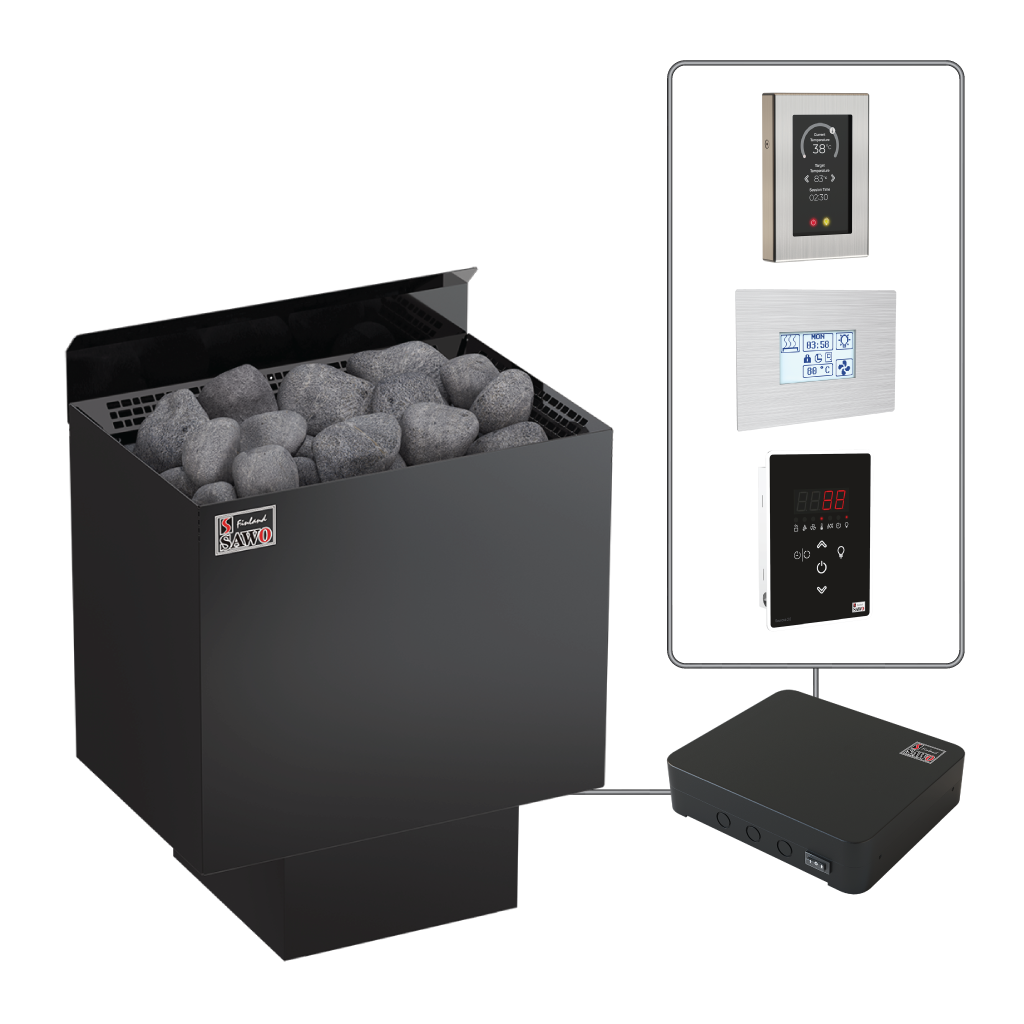

Điều khiển rời NS; cần chọn giao diện và khối công suất phù hợp.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | C | D (xem sơ đồ) | |||
|---|---|---|---|---|---|---|---|---|---|
| NRN-45NS-BL-Z-C | 4.5 | 3 – 6 | 295 x 400 x 515 | 18 – 22 | Built-in (8+4h) | 50 | 50 | 80 | 320 |
| NRN-60NS-BL-Z-C | 6.0 | 5 – 9 | 295 x 400 x 515 | 18 – 22 | Built-in (8+4h) | 50 | 50 | 80 | 320 |
| NRN-80NS-BL-Z-C | 8.0 | 7 – 13 | 295 x 400 x 590 | 18 – 22 | Built-in (8+4h) | 80 | 80 | 110 | 395 |
| NRN-90NS-BL-Z-C | 9.0 | 8 – 14 | 295 x 400 x 590 | 18 – 22 | Built-in (8+4h) | 80 | 80 | 110 | 395 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Nordex Black NS
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Nordex Black NS
Phiên bản NS dùng giao diện và khối công suất rời. Saunova tiêu chuẩn đến 9 kW; Innova tiêu chuẩn đến 15 kW. Vượt giới hạn phải thiết kế thêm contactor theo sơ đồ hãng.
Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →Saunova 2.0 Power Controller (SAU-PC-V2)Bộ công suất rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →Innova Classic 2.0 (INC-S-V2)Giao diện điều khiển rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →Innova 2.0 Power Controller (INP-C-V2)Bộ công suất rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

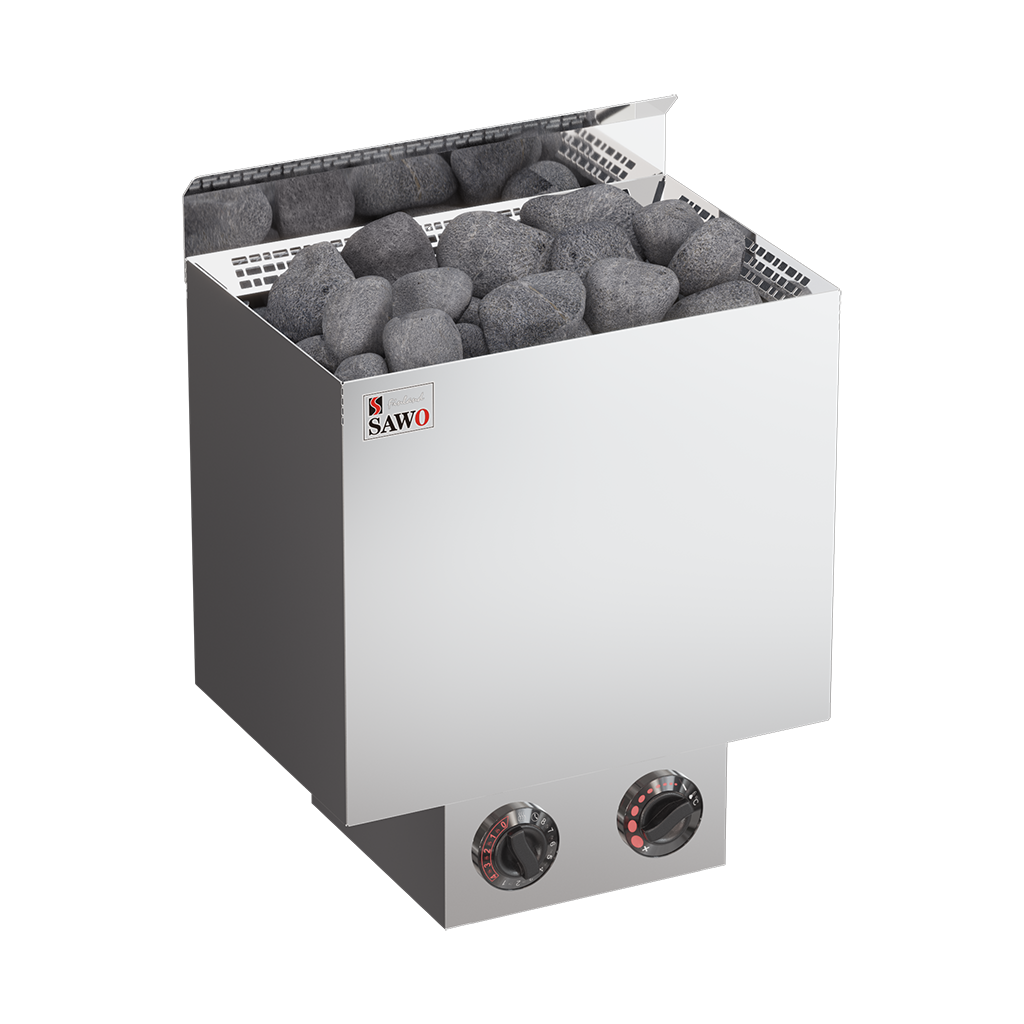

Thông số & PDF →Nordex NB · 4,5–9 kW · 4 mã
Nordex có thiết kế treo tường gọn, đường nét tối giản. Bộ sưu tập gồm các phiên bản điều khiển Ni2, NS và NB, cùng lựa chọn vỏ thép và màu đen theo mã hãng.
Điều khiển cơ tích hợp trên máy (NB).
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | C | D (xem sơ đồ) | |||
|---|---|---|---|---|---|---|---|---|---|
| NRN-45NB-Z-C | 4.5 | 3 – 6 | 295 x 400 x 515 | 18 – 22 | Built-in (8+4h) | 50 | 50 | 80 | 320 |
| NRN-60NB-Z-C | 6.0 | 5 – 9 | 295 x 400 x 515 | 18 – 22 | Built-in (8+4h) | 50 | 50 | 80 | 320 |
| NRN-80NB-Z-C | 8.0 | 7 – 13 | 295 x 400 x 590 | 18 – 22 | Built-in (8+4h) | 80 | 80 | 110 | 395 |
| NRN-90NB-Z-C | 9.0 | 8 – 14 | 295 x 400 x 590 | 18 – 22 | Built-in (8+4h) | 80 | 80 | 110 | 395 |

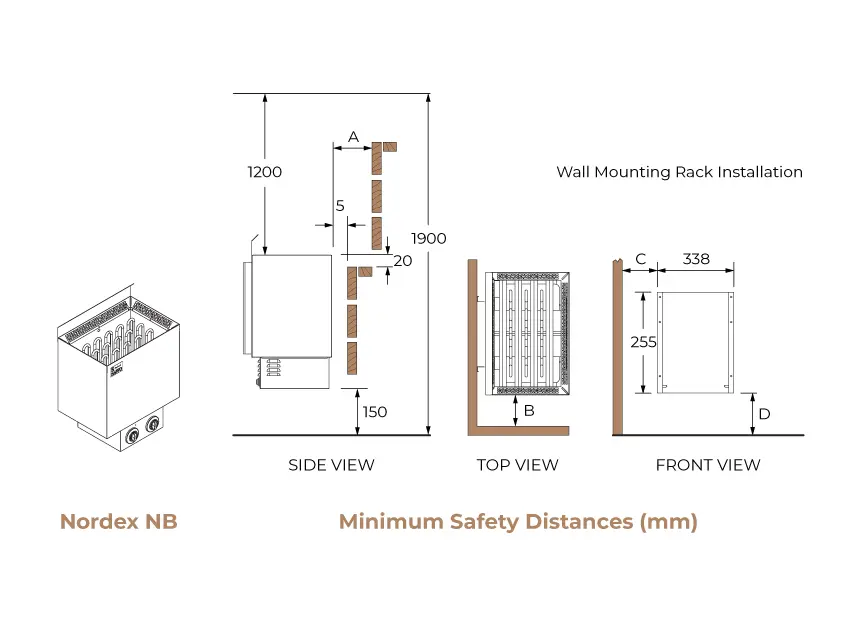

Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Nordex NB
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Nordex NB
Phiên bản NB có điều khiển cơ tích hợp trên máy. Không cần mua thêm bảng điều khiển rời để vận hành cấu hình NB tiêu chuẩn. Không tự chuyển đấu nối NB sang NS hoặc Ni2.

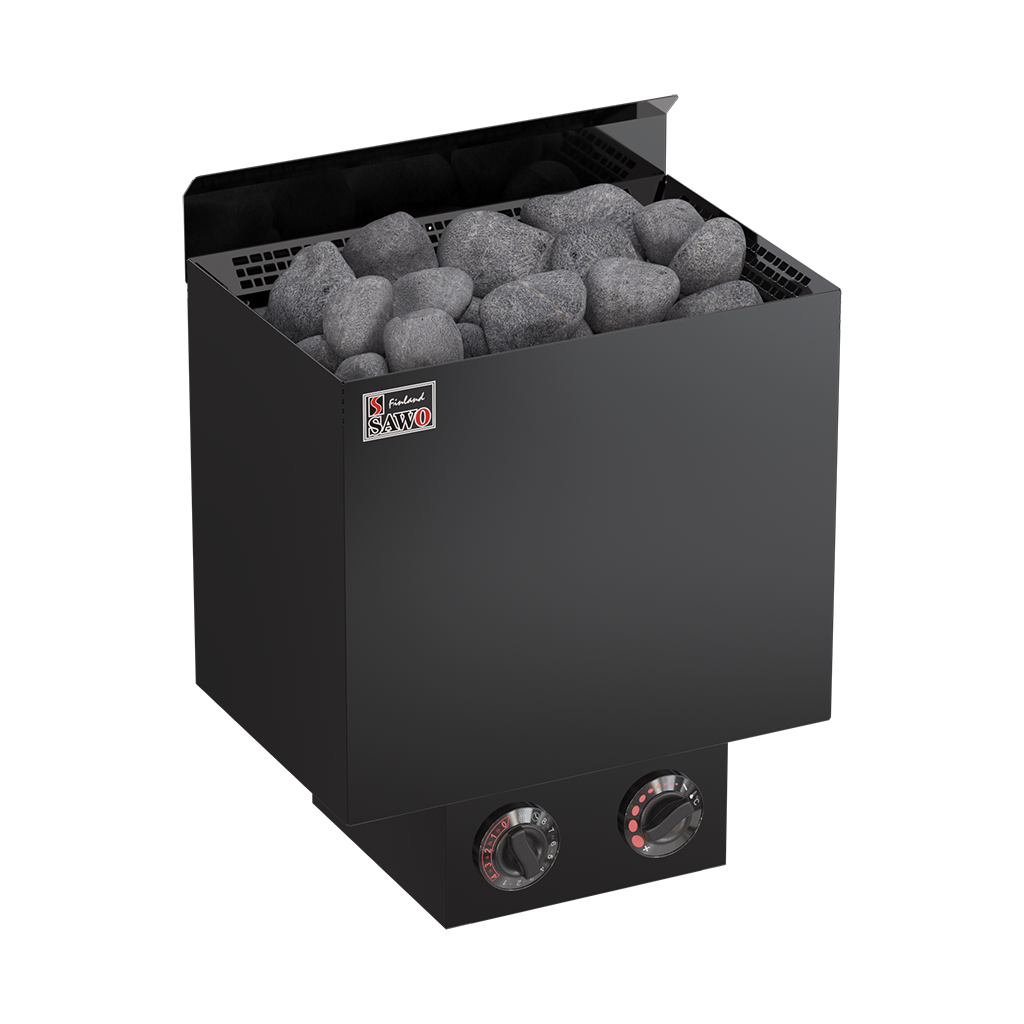

Nordex Black NB · 4,5–9 kW · 4 mã
Nordex có thiết kế treo tường gọn, đường nét tối giản. Bộ sưu tập gồm các phiên bản điều khiển Ni2, NS và NB, cùng lựa chọn vỏ thép và màu đen theo mã hãng.
Điều khiển cơ tích hợp trên máy (NB).
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | C | D (xem sơ đồ) | |||
|---|---|---|---|---|---|---|---|---|---|
| NRN-45NB-BL-Z-C | 4.5 | 3 – 6 | 295 x 400 x 515 | 18 – 22 | Built-in (8+4h) | 50 | 50 | 80 | 320 |
| NRN-60NB-BL-Z-C | 6.0 | 5 – 9 | 295 x 400 x 515 | 18 – 22 | Built-in (8+4h) | 50 | 50 | 80 | 320 |
| NRN-80NB-BL-Z-C | 8.0 | 7 – 13 | 295 x 400 x 590 | 18 – 22 | Built-in (8+4h) | 80 | 80 | 110 | 395 |
| NRN-90NB-BL-Z-C | 9.0 | 8 – 14 | 295 x 400 x 590 | 18 – 22 | Built-in (8+4h) | 80 | 80 | 110 | 395 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Nordex Black NB
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Nordex Black NB
Phiên bản NB có điều khiển cơ tích hợp trên máy. Không cần mua thêm bảng điều khiển rời để vận hành cấu hình NB tiêu chuẩn. Không tự chuyển đấu nối NB sang NS hoặc Ni2.
Tài liệu và cách chọn công suất
Mỗi phiên bản ở trên có PDF tương ứng. Đọc mã trên nhãn máy và chọn đúng NS, NB, Ni hoặc Ni2; không dùng hướng dẫn của một phiên bản khác để suy ra đấu nối.
Thể tích hình học = dài × rộng × cao, tính bằng mét. Chọn model bằng bảng thể tích của đúng nhà sản xuất và hiệu chỉnh theo vật liệu bao che, diện tích kính, cách nhiệt và hướng dẫn của thiết bị.
Không dùng một hệ số công suất chung thay cho bảng chọn máy, hồ sơ điện và điều kiện lắp đặt của đúng phiên bản.
Hướng dẫn chọn máy khô →Hệ điều khiển và thành phần đi kèm
NB sử dụng điều khiển tích hợp; Ni2 và Ni có cấu hình riêng; NS cần hệ điều khiển rời. Các gợi ý theo từng phiên bản nằm trong phần mở rộng phía trên.
