Máy xông hơi SAWO Heaterking Wall

Phiên bản và mã máy Heaterking Wall

Dải công suất gia nhiệt: 3,5–24 kW. Chọn đúng phiên bản, màu hoàn thiện và hậu tố model; các thông số dưới đây được giữ theo bảng hãng.

Heaterking Wall NS · 3,5–24 kW · 15 mã

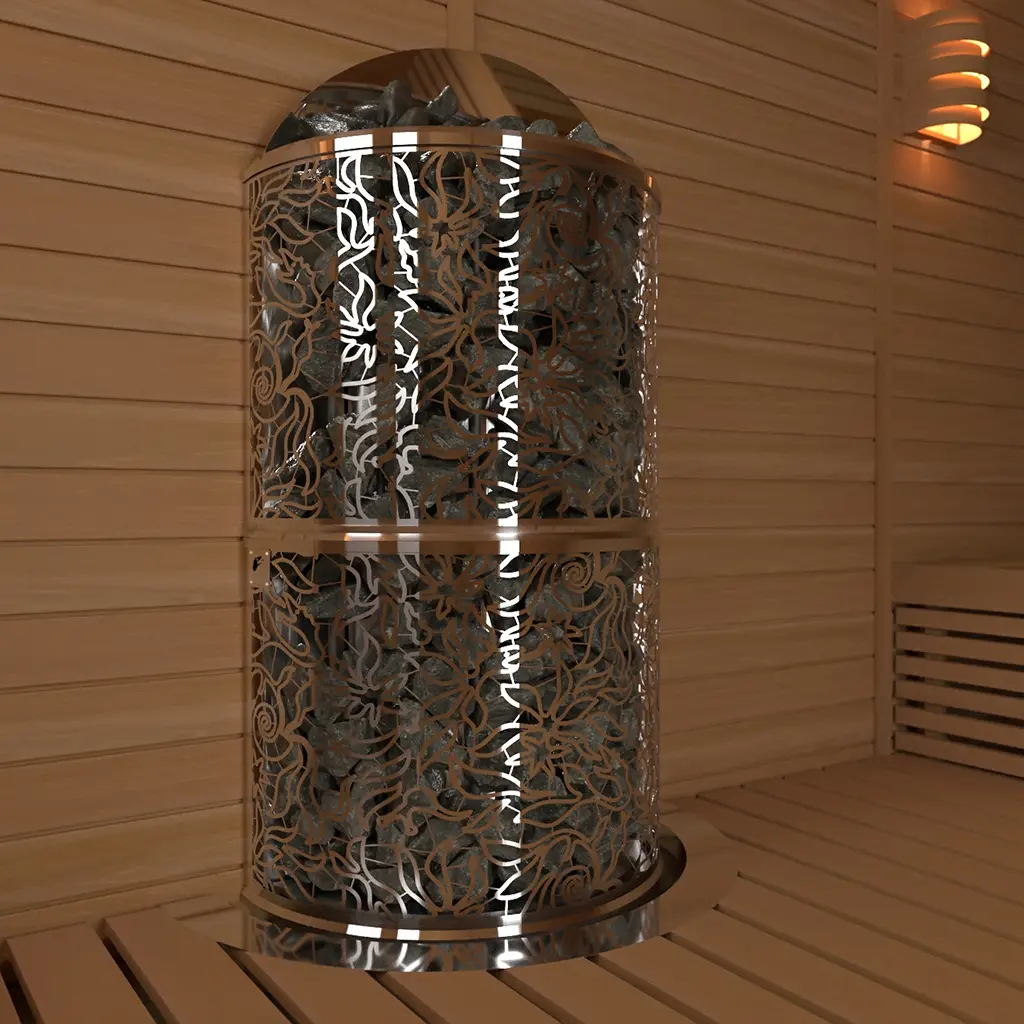

Heaterking Wall là phiên bản bố trí sát tường trong bộ sưu tập Stefan Lindfors. Thân máy cao chứa nhiều đá, kết hợp vỏ thép không gỉ với họa tiết Junglefire đặc trưng.

Điều khiển rời NS; cần chọn giao diện và khối công suất phù hợp.

Mã máy	kW	Thể tích phòng hãng · min–max (m³)	Kích thước máy (mm) · dài × rộng × cao	Đá (kg) không bộ chia đá	Đá (kg) có bộ chia đá	Điều khiển	Khoảng cách an toàn tối thiểu A | B
DRFT3-35NS-WL-P-C	3.5	3 – 6	220 x 395 x 1440	80	60	Separate	100	1900
DRFT3-45NS-WL-P-C	4.5	3 – 6	220 x 395 x 1440	80	60	Separate	100	1900
DRFT3-60NS-WL-P-C	6.0	5 – 8	220 x 395 x 1440	80	60	Separate	100	1900
DRFT6-80NS-WL-P-C	8.0	4 – 14	300 x 550 x 1475	160	105	Separate	100	1900
DRFT6-90NS-WL-P-C	9.0	8 – 15	300 x 550 x 1475	160	105	Separate	100	1900
DRFT6-105NS-WL-P	10.5	9 – 16	300 x 550 x 1475	160	105	Separate	100	1900
DRFT6-120NS-WL-P	12.0	11 – 18	300 x 550 x 1475	160	105	Separate	100	2100
DRFT9-105NS-WL-P	10.5	10 – 16	350 x 650 x 1510	180	115	Separate	100	2100
DRFT9-120NS-WL-P	12.0	11 – 20	350 x 650 x 1510	180	115	Separate	100	2100
DRFT9-150NS-WL-P	15.0	14 – 25	350 x 650 x 1510	180	115	Separate	100	2100
DRFT9-180NS-WL-P	18.0	18 – 28	350 x 650 x 1510	180	115	Separate	100	2100
DRFT12-150NS-WL-P	15.0	15 – 26	420 x 790 x 1545	250	165	Separate	100	2300
DRFT12-180NS-WL-P	18.0	18 – 30	420 x 790 x 1545	250	165	Separate	100	2300
DRFT12-210NS-WL-P	21.0	22 – 35	420 x 790 x 1545	250	165	Separate	100	2300
DRFT12-240NS-WL-P	24.0	24 – 40	420 x 790 x 1545	250	165	Separate	100	2300

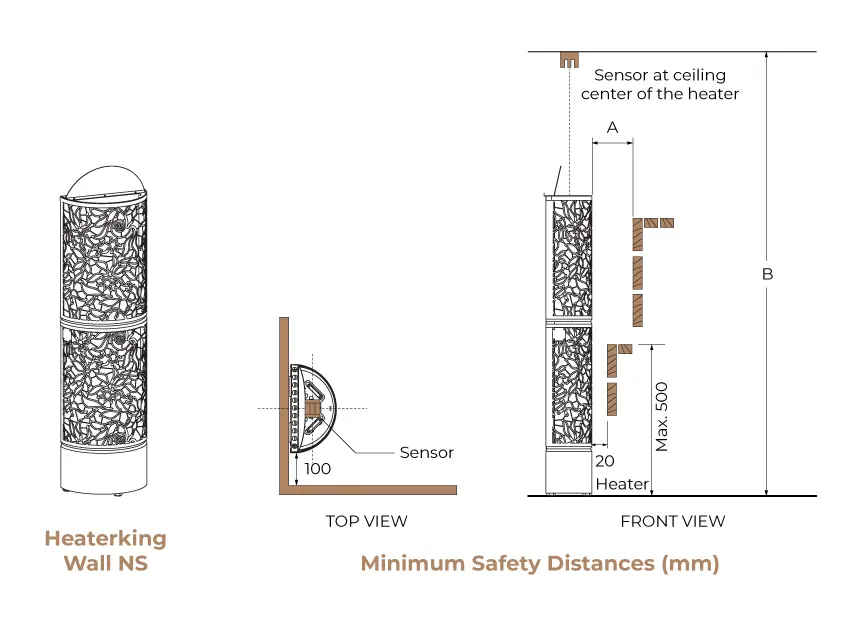

Thiết kế và khoảng cách lắp đặt

Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.

PDF hướng dẫn Heaterking Wall NS

PDF hướng dẫn Heaterking Wall NS · 28 trang ↗

PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

Chọn điều khiển cho Heaterking Wall NS

Phiên bản NS dùng giao diện và khối công suất rời. Saunova tiêu chuẩn đến 9 kW; Innova tiêu chuẩn đến 15 kW. Vượt giới hạn phải thiết kế thêm contactor theo sơ đồ hãng.

Innova Classic 2.0 (INC-S-V2)Giao diện điều khiển rời

Xem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

Thông số & PDF →

Innova 2.0 Power Controller (INP-C-V2)Bộ công suất rời

Xem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

Thông số & PDF →

Innova 2.0 Contactor Unit (INP-S-V2)Bộ contactor mở rộng

Xem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

Thông số & PDF →

Tài liệu và cách chọn công suất

Mỗi phiên bản ở trên có PDF tương ứng. Đọc mã trên nhãn máy và chọn đúng NS, NB, Ni hoặc Ni2; không dùng hướng dẫn của một phiên bản khác để suy ra đấu nối.

Thể tích hình học = dài × rộng × cao, tính bằng mét. Chọn model bằng bảng thể tích của đúng nhà sản xuất và hiệu chỉnh theo vật liệu bao che, diện tích kính, cách nhiệt và hướng dẫn của thiết bị.

Không dùng một hệ số công suất chung thay cho bảng chọn máy, hồ sơ điện và điều kiện lắp đặt của đúng phiên bản.

Hệ điều khiển và thành phần đi kèm

NB sử dụng điều khiển tích hợp; Ni2 và Ni có cấu hình riêng; NS cần hệ điều khiển rời. Các gợi ý theo từng phiên bản nằm trong phần mở rộng phía trên.
