SAWO / THÔNG TIN SẢN PHẨM
Máy xông hơi SAWO Aries Round

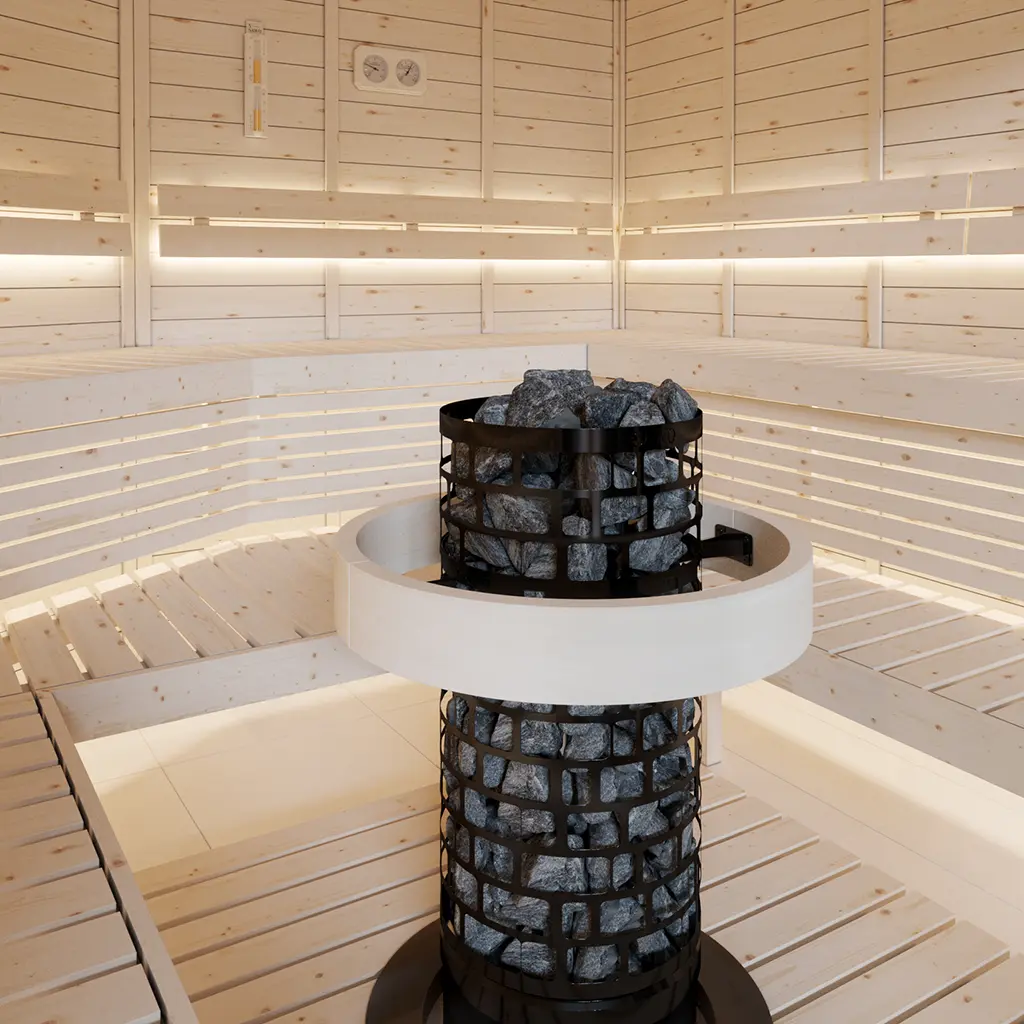

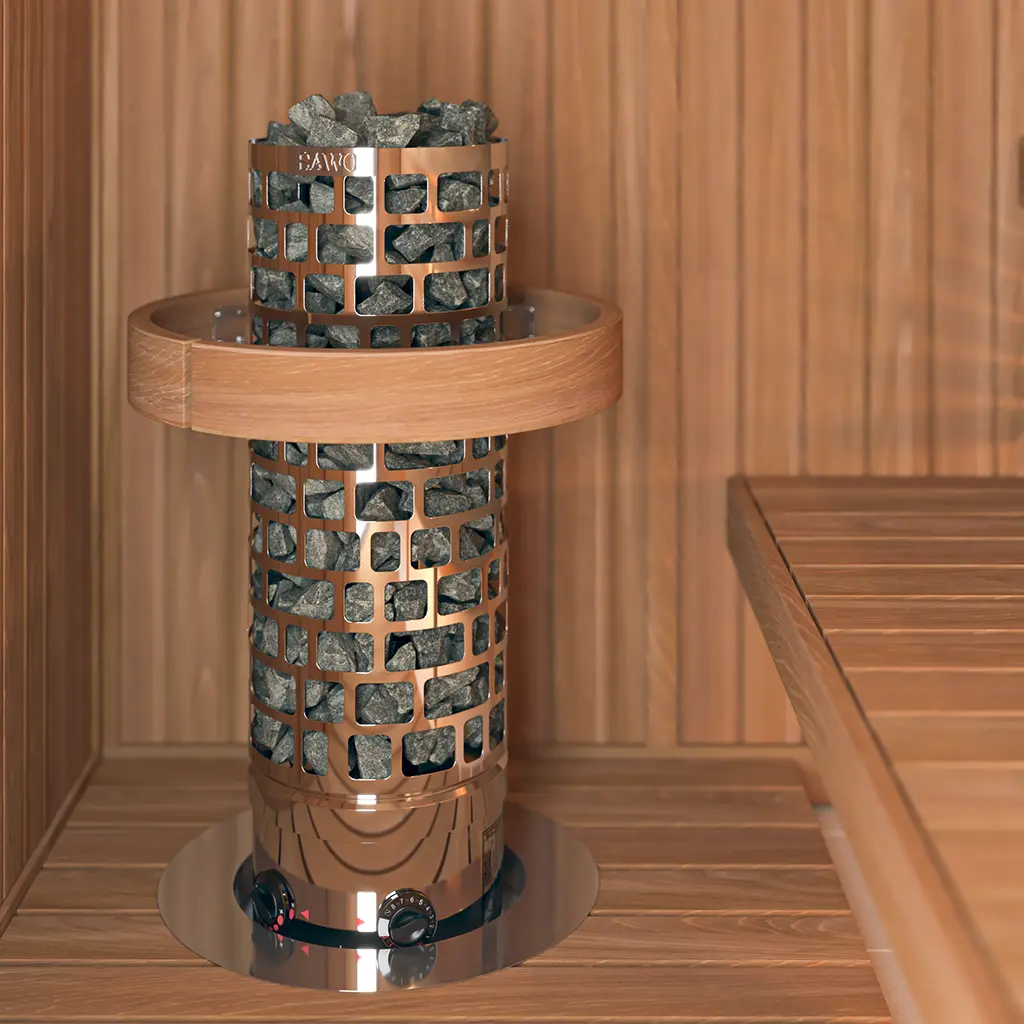

Aries Round là máy tháp tròn với bộ chia đá tích hợp. Có thể bố trí ở trung tâm hoặc tích hợp vào ghế; các phiên bản màu và điều khiển được phân biệt theo mã sản phẩm.
Công suất 4,5–18 kW36 mã model6 phiên bản
Xem thông số & model ↓HELIOS tư vấn theo mã đầy đủ, điện nguồn và điều kiện phòng thực tế. Giá, phụ kiện đi kèm và thời gian giao được xác nhận theo báo giá; bảng mã không phải thông báo tồn kho.
Phiên bản và mã máy Aries Round
Dải công suất gia nhiệt: 4,5–18 kW. Chọn đúng phiên bản, màu hoàn thiện và hậu tố model; các thông số dưới đây được giữ theo bảng hãng.

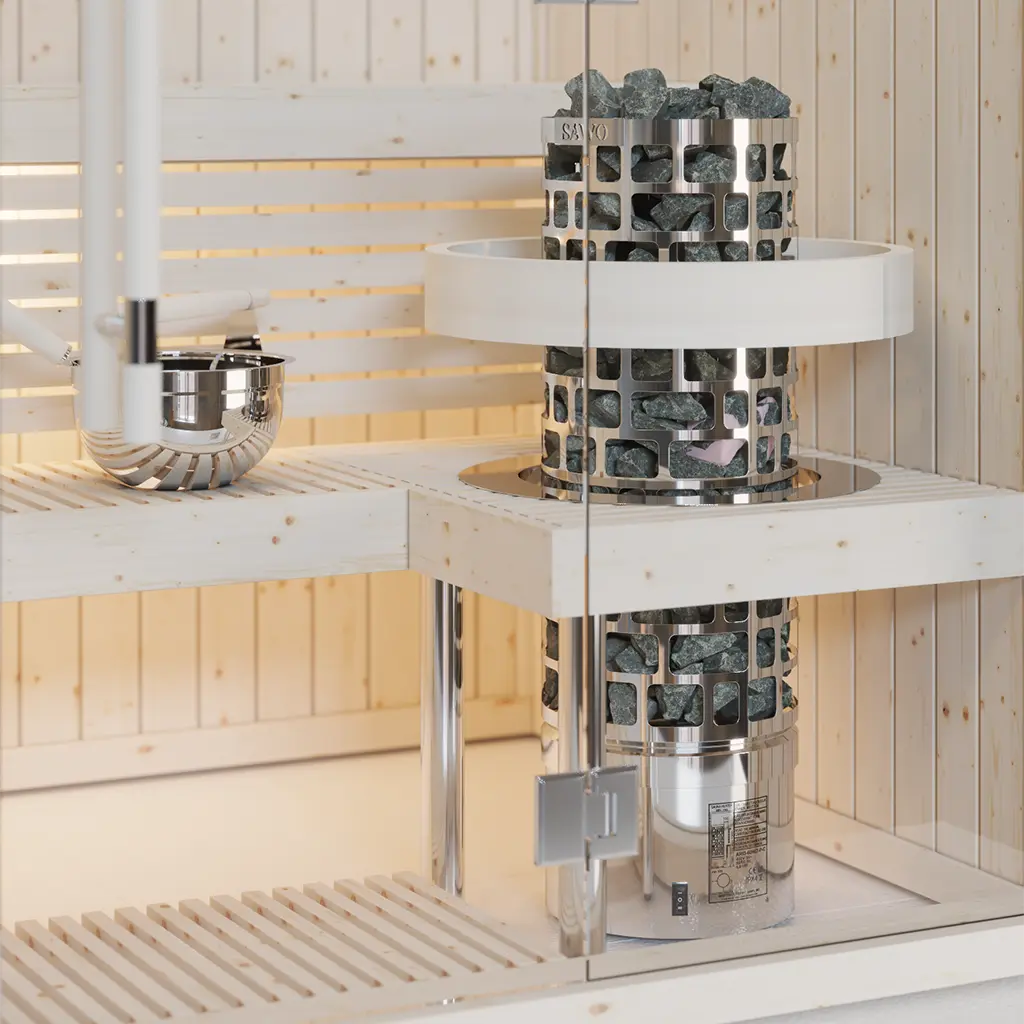

Aries Round Ni2 · 4,5–9 kW · 4 mã
Aries Round là máy tháp tròn với bộ chia đá tích hợp. Có thể bố trí ở trung tâm hoặc tích hợp vào ghế; các phiên bản màu và điều khiển được phân biệt theo mã sản phẩm.
Hệ Saunova Ni2 với khối công suất tương ứng tích hợp trong máy.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|
| ARI3-45Ni2-P-C | 4.5 | 3 – 6 | 300 x 300 x 930 | 60 | Saunova | 100 | 1900 |
| ARI3-60Ni2-P-C | 6.0 | 5 – 9 | 300 x 300 x 930 | 60 | Saunova | 100 | 1900 |
| ARI3-75Ni2-P-C | 7.5 | 7 – 12 | 300 x 300 x 930 | 60 | Saunova | 100 | 1900 |
| ARI3-90Ni2-P-C | 9.0 | 8 – 13 | 300 x 300 x 930 | 60 | Saunova | 100 | 1900 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Aries Round Ni2
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Aries Round Ni2
Phiên bản Ni2 sử dụng giao diện Saunova với khối công suất tương ứng tích hợp trong máy. Kiểm tra đúng mã máy và dây nối trước khi chọn giao diện.

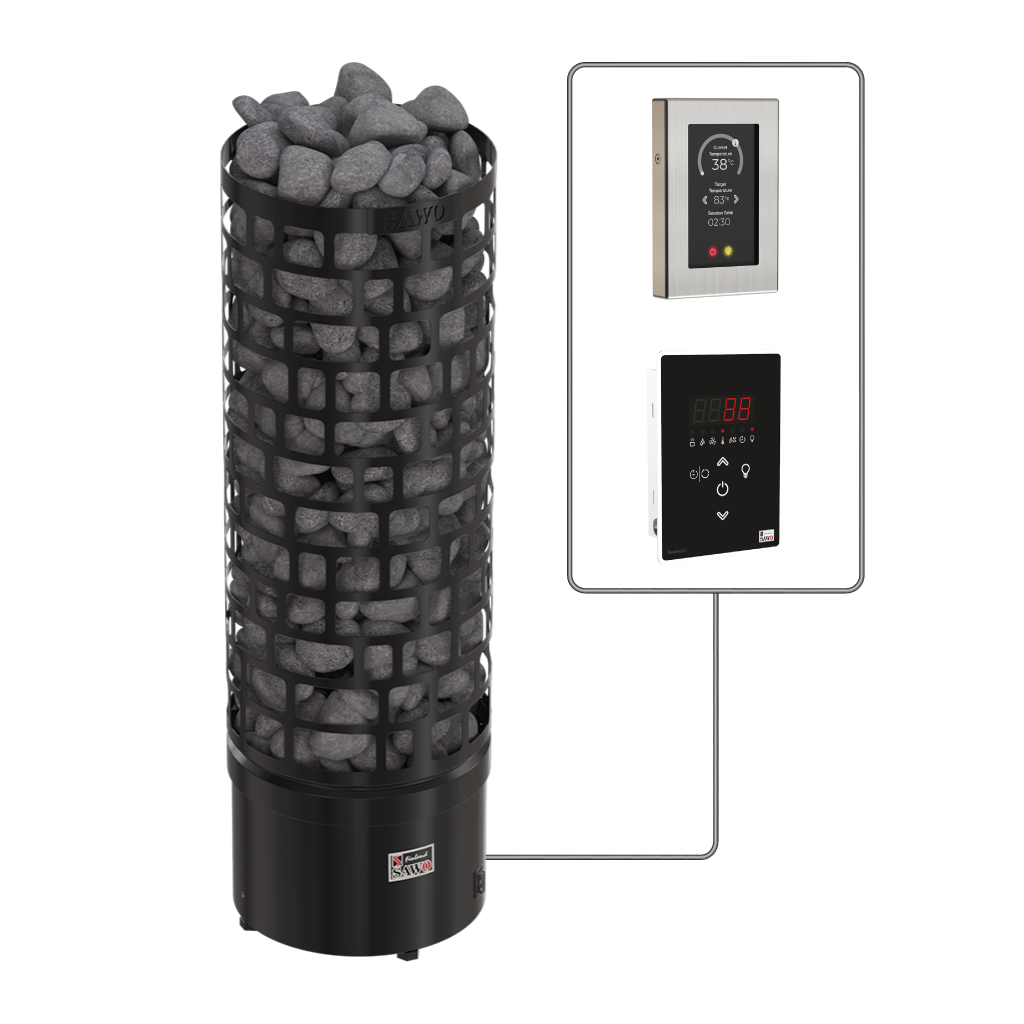

Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rờiAries Round Black Ni2 · 4,5–9 kW · 4 mã
Aries Round là máy tháp tròn với bộ chia đá tích hợp. Có thể bố trí ở trung tâm hoặc tích hợp vào ghế; các phiên bản màu và điều khiển được phân biệt theo mã sản phẩm.
Hệ Saunova Ni2 với khối công suất tương ứng tích hợp trong máy.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|
| ARI3-45Ni2-BL-P-C | 4.5 | 3 – 6 | 300 x 300 x 930 | 60 | Saunova | 100 | 1900 |
| ARI3-60Ni2-BL-P-C | 6.0 | 5 – 9 | 300 x 300 x 930 | 60 | Saunova | 100 | 1900 |
| ARI3-75Ni2-BL-P-C | 7.5 | 7 – 12 | 300 x 300 x 930 | 60 | Saunova | 100 | 1900 |
| ARI3-90Ni2-BL-P-C | 9.0 | 8 – 13 | 300 x 300 x 930 | 60 | Saunova | 100 | 1900 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Aries Round Black Ni2
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Aries Round Black Ni2
Phiên bản Ni2 sử dụng giao diện Saunova với khối công suất tương ứng tích hợp trong máy. Kiểm tra đúng mã máy và dây nối trước khi chọn giao diện.
Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rờiLựa chọn cho máy Ni2; không thêm bộ công suất rời khi máy đã tích hợp đúng khối Ni2.

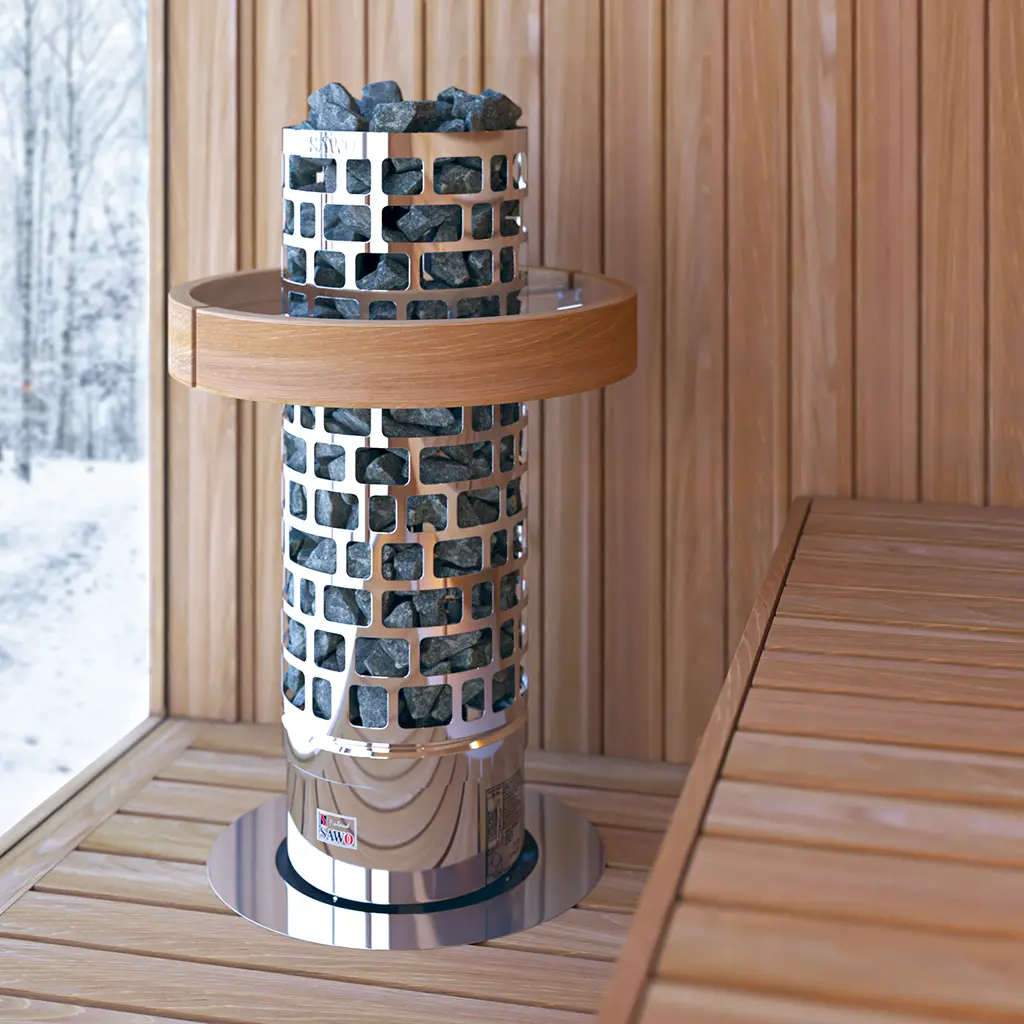

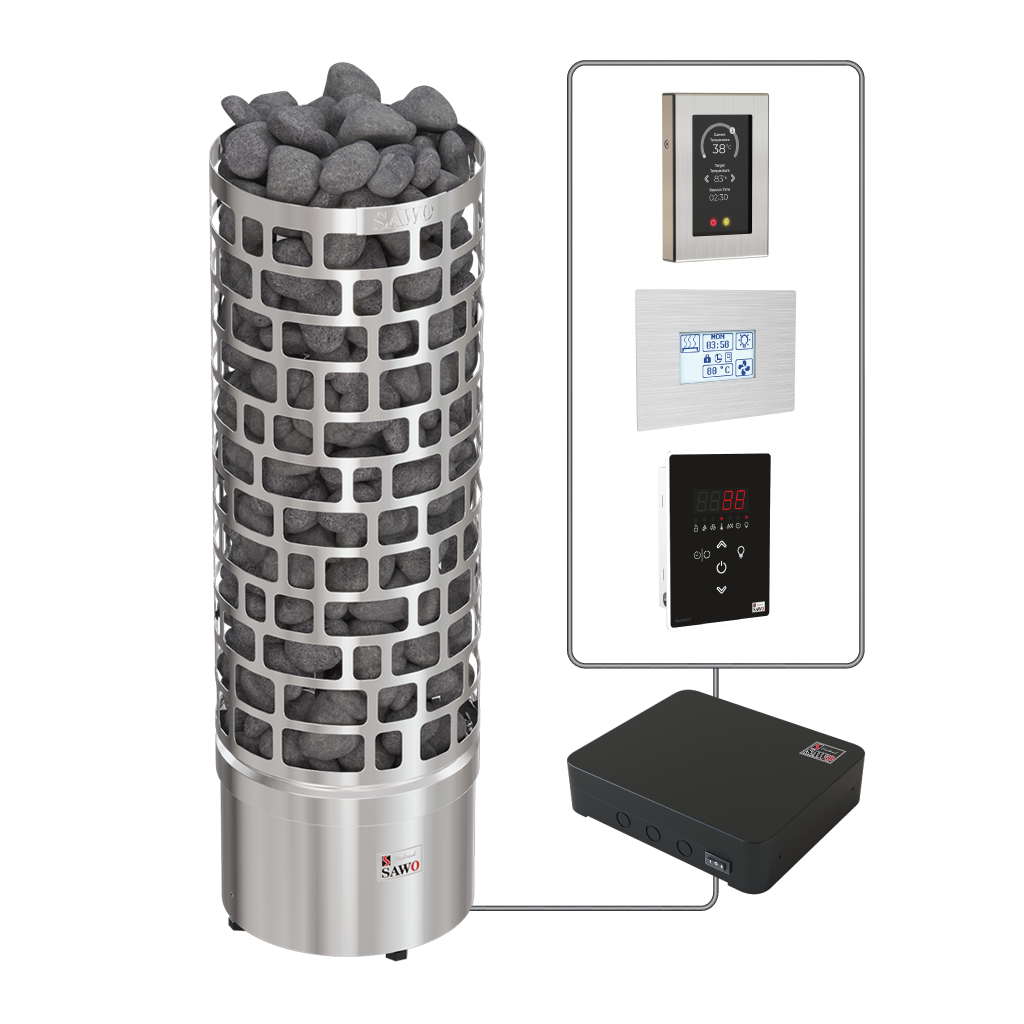

Thông số & PDF →Aries Round NS · 4,5–18 kW · 9 mã
Aries Round là máy tháp tròn với bộ chia đá tích hợp. Có thể bố trí ở trung tâm hoặc tích hợp vào ghế; các phiên bản màu và điều khiển được phân biệt theo mã sản phẩm.
Điều khiển rời NS; cần chọn giao diện và khối công suất phù hợp.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|
| ARI3-45NS-P-C | 4.5 | 3 – 6 | 300 x 300 x 930 | 60 | Separate | 100 | 1900 |
| ARI3-60NS-P-C | 6.0 | 5 – 9 | 300 x 300 x 930 | 60 | Separate | 100 | 1900 |
| ARI3-75NS-P-C | 7.5 | 7 – 12 | 300 x 300 x 930 | 60 | Separate | 100 | 1900 |
| ARI3-90NS-P-C | 9.0 | 8 – 14 | 300 x 300 x 930 | 60 | Separate | 100 | 1900 |
| ARI6-90NS-P-C | 9.0 | 8 – 14 | 440 x 440 x 930 | 110 | Separate | 100 | 1900 |
| ARI6-105NS-P | 10.5 | 9 – 15 | 440 x 440 x 930 | 110 | Separate | 100 | 1900 |
| ARI6-120NS-P | 12.0 | 10 – 18 | 440 x 440 x 930 | 110 | Separate | 100 | 2100 |
| ARI6-150NS-P | 15.0 | 13 – 23 | 440 x 440 x 930 | 110 | Separate | 100 | 2100 |
| ARI6-180NS-P | 18.0 | 15 – 26 | 440 x 440 x 930 | 110 | Separate | 125 | 2100 |

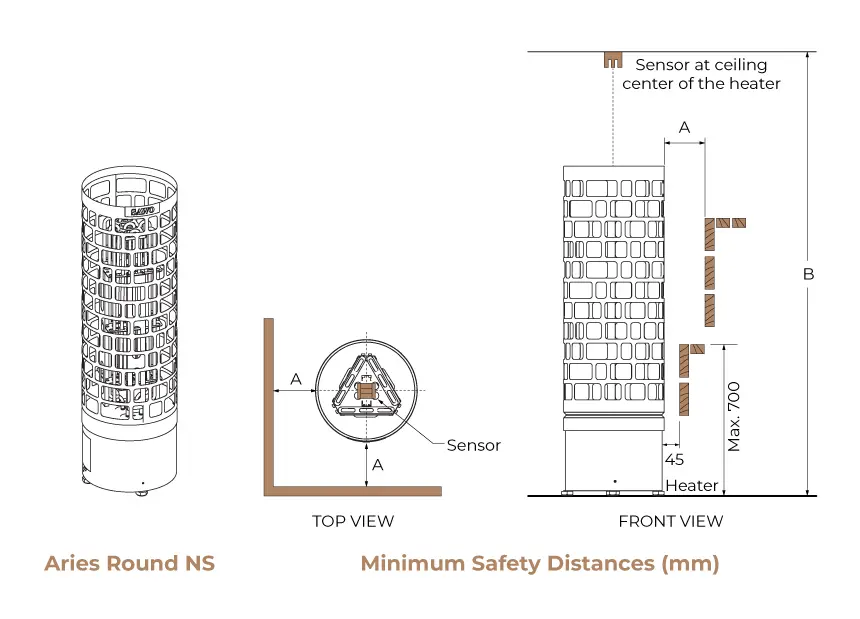

Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Aries Round NS
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Aries Round NS
Phiên bản NS dùng giao diện và khối công suất rời. Saunova tiêu chuẩn đến 9 kW; Innova tiêu chuẩn đến 15 kW. Vượt giới hạn phải thiết kế thêm contactor theo sơ đồ hãng.
Innova Classic 2.0 (INC-S-V2)Giao diện điều khiển rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →
Innova 2.0 Power Controller (INP-C-V2)Bộ công suất rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →Innova 2.0 Contactor Unit (INP-S-V2)Bộ contactor mở rộngXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

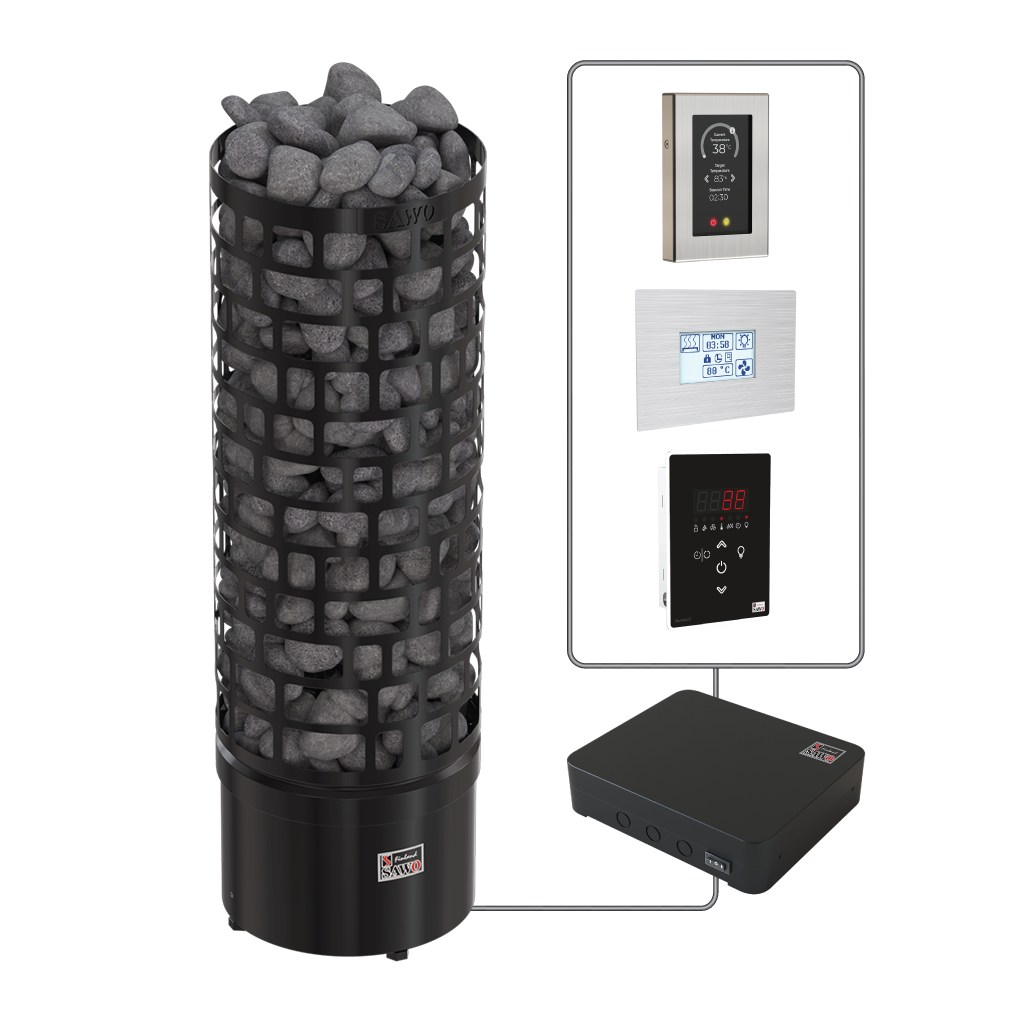

Thông số & PDF →Aries Round Black NS · 4,5–18 kW · 9 mã
Aries Round là máy tháp tròn với bộ chia đá tích hợp. Có thể bố trí ở trung tâm hoặc tích hợp vào ghế; các phiên bản màu và điều khiển được phân biệt theo mã sản phẩm.
Điều khiển rời NS; cần chọn giao diện và khối công suất phù hợp.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|
| ARI3-45NS-BL-P-C | 4.5 | 3 – 6 | 300 x 300 x 930 | 60 | Separate | 100 | 1900 |
| ARI3-60NS-BL-P-C | 6.0 | 5 – 9 | 300 x 300 x 930 | 60 | Separate | 100 | 1900 |
| ARI3-75NS-BL-P-C | 7.5 | 7 – 12 | 300 x 300 x 930 | 60 | Separate | 100 | 1900 |
| ARI3-90NS-BL-P-C | 9.0 | 8 – 14 | 300 x 300 x 930 | 60 | Separate | 100 | 1900 |
| ARI6-90NS-BL-P-C | 9.0 | 8 – 14 | 460 x 460 x 960 | 110 | Separate | 100 | 1900 |
| ARI6-105NS-BL-P | 10.5 | 9 – 15 | 440 x 440 x 930 | 110 | Separate | 100 | 1900 |
| ARI6-120NS-BL-P | 12.0 | 10 – 18 | 440 x 440 x 930 | 110 | Separate | 100 | 2100 |
| ARI6-150NS-BL-P | 15.0 | 13 – 23 | 440 x 440 x 930 | 110 | Separate | 100 | 2100 |
| ARI6-180NS-BL-P | 18.0 | 15 – 26 | 440 x 440 x 930 | 110 | Separate | 125 | 2100 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Aries Round Black NS
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Aries Round Black NS
Phiên bản NS dùng giao diện và khối công suất rời. Saunova tiêu chuẩn đến 9 kW; Innova tiêu chuẩn đến 15 kW. Vượt giới hạn phải thiết kế thêm contactor theo sơ đồ hãng.
Innova Classic 2.0 (INC-S-V2)Giao diện điều khiển rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →Innova 2.0 Power Controller (INP-C-V2)Bộ công suất rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →Innova 2.0 Contactor Unit (INP-S-V2)Bộ contactor mở rộngXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

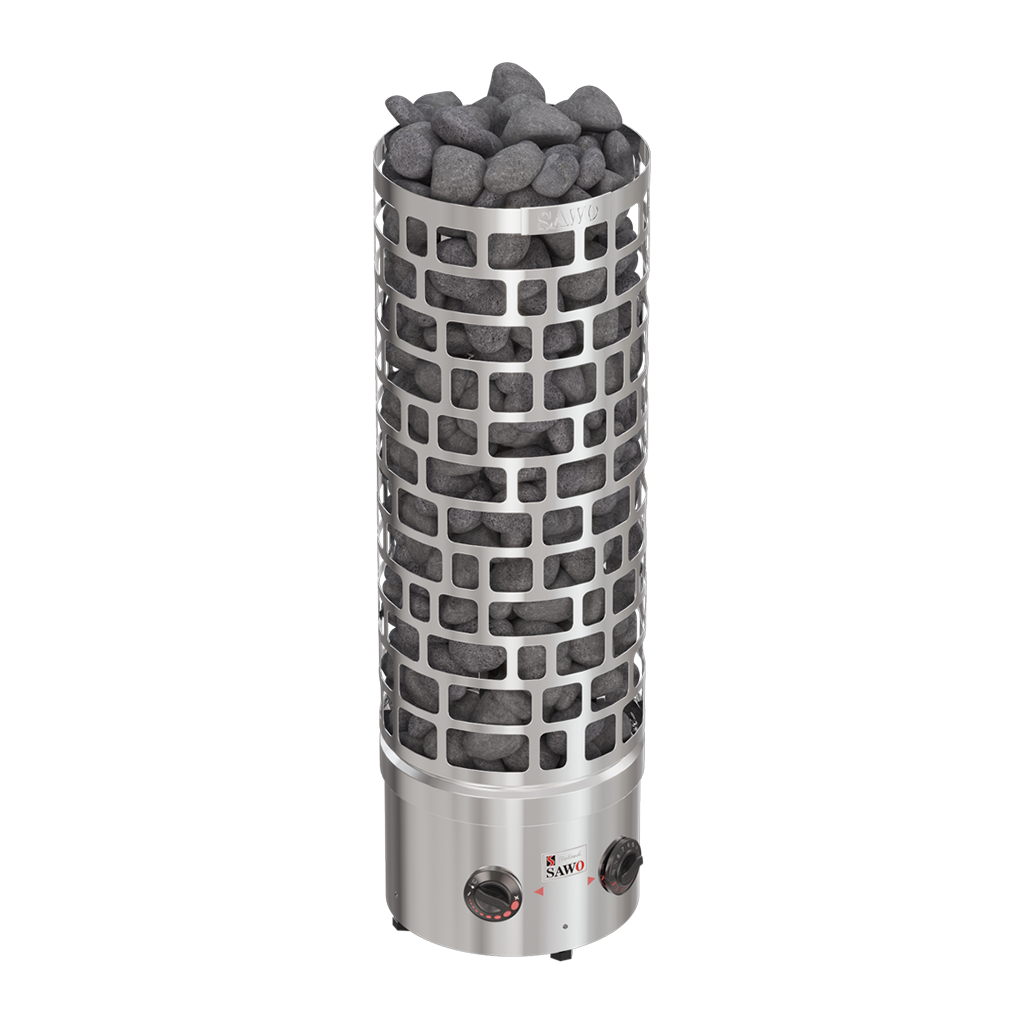

Thông số & PDF →Aries Round NB · 4,5–9 kW · 5 mã
Aries Round là máy tháp tròn với bộ chia đá tích hợp. Có thể bố trí ở trung tâm hoặc tích hợp vào ghế; các phiên bản màu và điều khiển được phân biệt theo mã sản phẩm.
Điều khiển cơ tích hợp trên máy (NB).
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|
| ARI3-45NB-P-C | 4.5 | 3 – 6 | 300 x 300 x 930 | 60 | Built-in (8+4h) | 100 | 1900 |
| ARI3-60NB-P-C | 6.0 | 5 – 9 | 300 x 300 x 930 | 60 | Built-in (8+4h) | 100 | 1900 |
| ARI3-75NB-P-C | 7.5 | 7 – 12 | 300 x 300 x 930 | 60 | Built-in (8+4h) | 100 | 1900 |
| ARI3-90NB-P-C | 9.0 | 8 – 14 | 300 x 300 x 930 | 60 | Built-in (8+4h) | 100 | 1900 |
| ARI6-90NB-P-C | 9.0 | 8 – 14 | 440 x 440 x 930 | 110 | Built-in (8+4h) | 100 | 1900 |

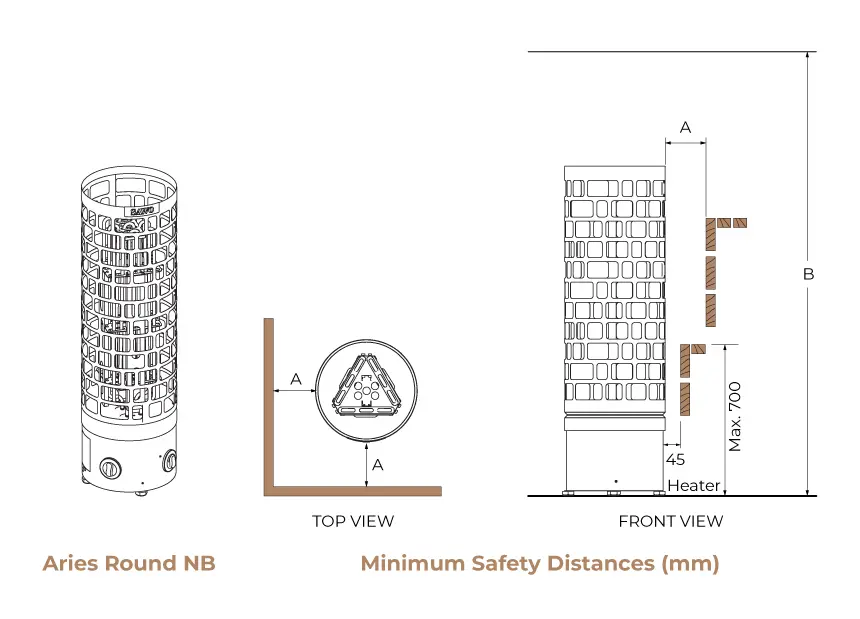

Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Aries Round NB
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Aries Round NB
Phiên bản NB có điều khiển cơ tích hợp trên máy. Không cần mua thêm bảng điều khiển rời để vận hành cấu hình NB tiêu chuẩn. Không tự chuyển đấu nối NB sang NS hoặc Ni2.

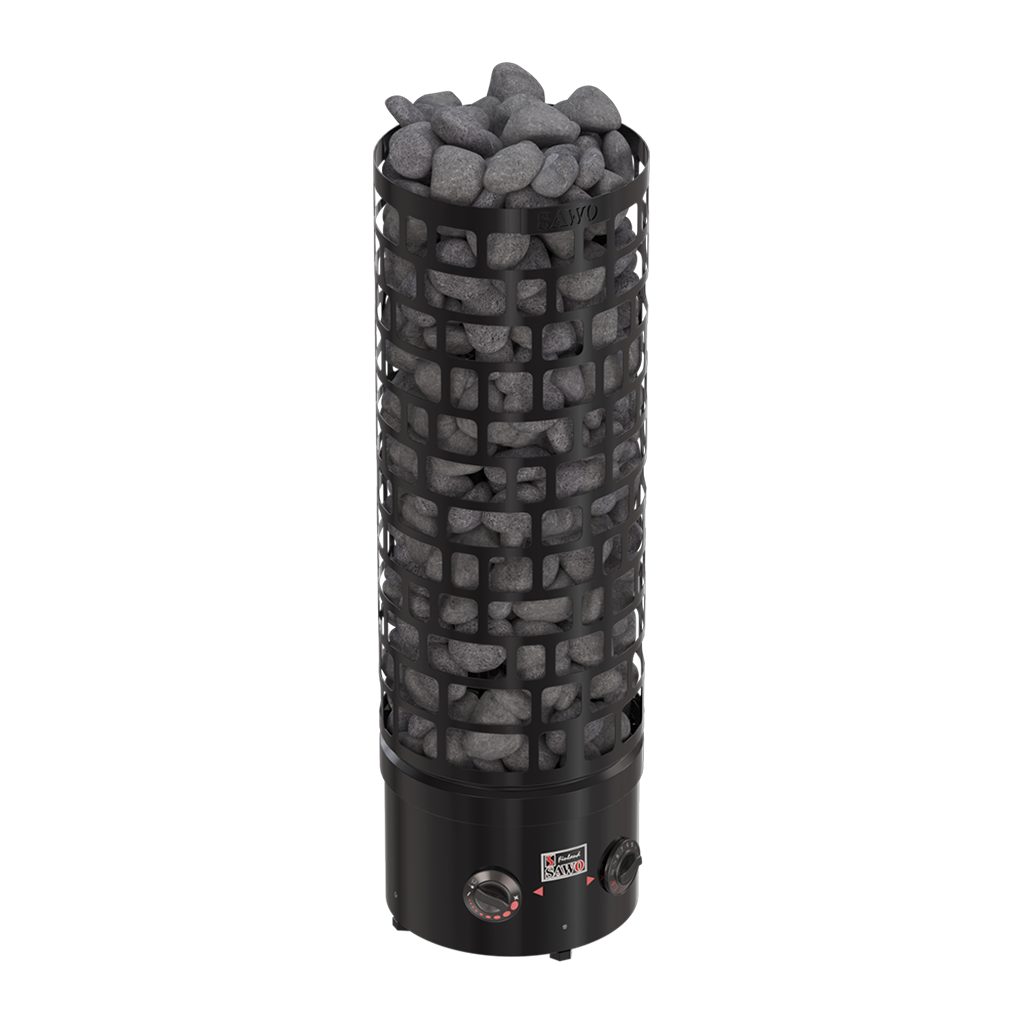

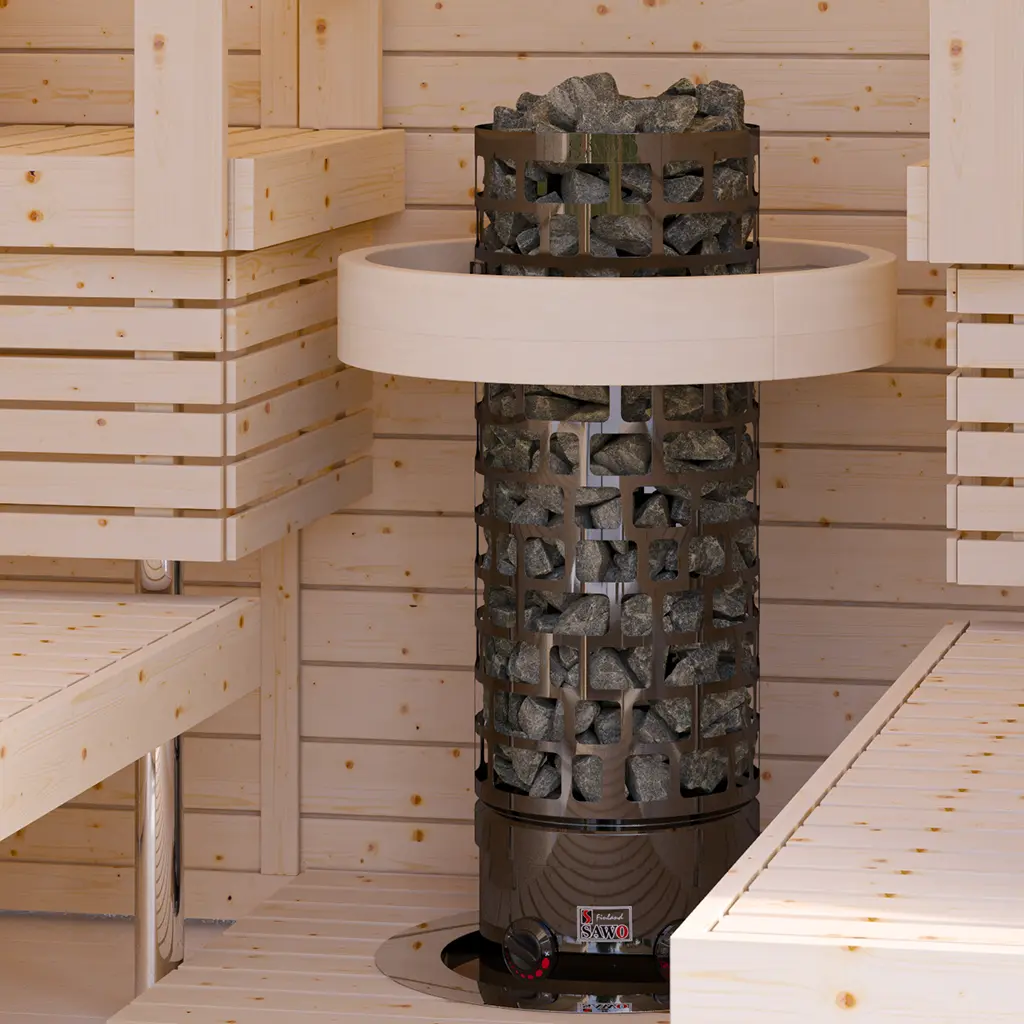

Aries Round Black NB · 4,5–9 kW · 5 mã
Aries Round là máy tháp tròn với bộ chia đá tích hợp. Có thể bố trí ở trung tâm hoặc tích hợp vào ghế; các phiên bản màu và điều khiển được phân biệt theo mã sản phẩm.
Điều khiển cơ tích hợp trên máy (NB).
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|
| ARI3-45NB-BL-P-C | 4.5 | 3 – 6 | 300 x 300 x 930 | 60 | Built-in (8+4h) | 100 | 1900 |
| ARI3-60NB-BL-P-C | 6.0 | 5 – 9 | 300 x 300 x 930 | 60 | Built-in (8+4h) | 100 | 1900 |
| ARI3-75NB-BL-P-C | 7.5 | 7 – 12 | 300 x 300 x 930 | 60 | Built-in (8+4h) | 100 | 1900 |
| ARI3-90NB-BL-P-C | 9.0 | 8 – 14 | 300 x 300 x 930 | 60 | Built-in (8+4h) | 100 | 1900 |
| ARI6-90NB-BL-P-C | 9.0 | 8 – 14 | 440 x 440 x 930 | 110 | Built-in (8+4h) | 100 | 1900 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn Aries Round Black NB
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho Aries Round Black NB
Phiên bản NB có điều khiển cơ tích hợp trên máy. Không cần mua thêm bảng điều khiển rời để vận hành cấu hình NB tiêu chuẩn. Không tự chuyển đấu nối NB sang NS hoặc Ni2.
Tài liệu và cách chọn công suất
Mỗi phiên bản ở trên có PDF tương ứng. Đọc mã trên nhãn máy và chọn đúng NS, NB, Ni hoặc Ni2; không dùng hướng dẫn của một phiên bản khác để suy ra đấu nối.
Thể tích hình học = dài × rộng × cao, tính bằng mét. Chọn model bằng bảng thể tích của đúng nhà sản xuất và hiệu chỉnh theo vật liệu bao che, diện tích kính, cách nhiệt và hướng dẫn của thiết bị.
Không dùng một hệ số công suất chung thay cho bảng chọn máy, hồ sơ điện và điều kiện lắp đặt của đúng phiên bản.
Hướng dẫn chọn máy khô →Hệ điều khiển và thành phần đi kèm
NB sử dụng điều khiển tích hợp; Ni2 và Ni có cấu hình riêng; NS cần hệ điều khiển rời. Các gợi ý theo từng phiên bản nằm trong phần mở rộng phía trên.
Khám phá bảng điều khiển, bộ công suất và contactor →Ảnh và dữ liệu kỹ thuật từ SAWO; phần giới thiệu được biên tập sang tiếng Việt. Ảnh gốc được hiển thị trọn khung, giữ nguyên tệp và tỷ lệ. Thiết bị xuất hiện cùng ảnh không mặc nhiên được bán kèm.
